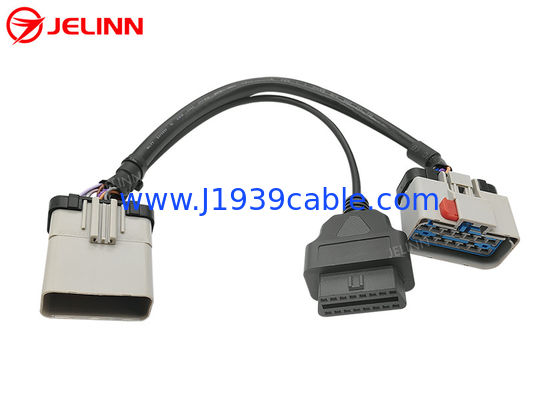

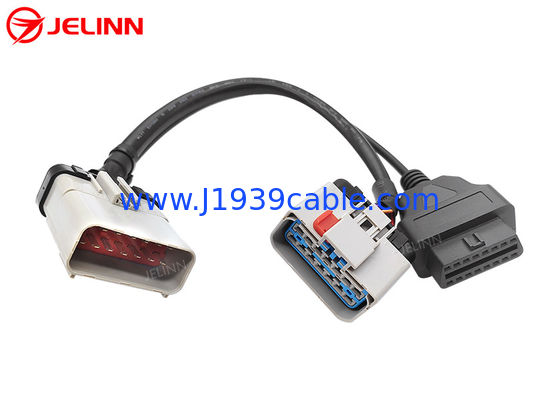

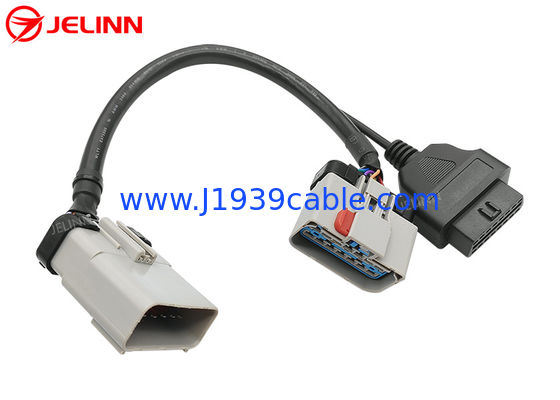

RP1226 cable femenino del divisor Y de la hembra de Pin Male To RP1226 del gris 14 y 16 del Pin OBD2 OBDII
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Conector macho RP1226: | equivalente de Aptiv 54201416 | Conector hembra RP1226: | equivalente de Aptiv 54201412 |
|---|---|---|---|
| Terminales de contacto: | cobre con el niquelado o el chapado en oro | Resistencia de contacto: | 3 ohmios de máximo |
| Resistencia de aislamiento: | minuto del ohmio de los 5M | Temperatura de trabajo: | −30℃ ~ +100℃ |
| Alta luz: | RP1226 a OBD2,RP1226 al cable OBD2,RP1226 al cable de OBD2 Y |
||
RP1226 gris 14 Pin Male To OBDII femeninos y 16 de RP1226 cable femenino del divisor Y del perno OBD2
Especificación
| Conector macho RP1226 | equivalente de Aptiv 54201416 |
| Conector hembra RP1226 | equivalente de Aptiv 54201412 |
| Conector hembra OBD2 | Estándar |
| Alambre | 20AWG, cobre puro |
| Material del conector macho RP1226 | PA66 + fibra de vidrio |
| Material del conector hembra OBD2 | PA66 + fibra de vidrio |
| Pinout (esquema eléctrico) | modificado para requisitos particulares |
| Longitud de cable | los 33cm (13 pulgadas) o modificado para requisitos particulares |
| Pernos o terminales | cobre con el niquelado o el chapado en oro |
| Resistencia de contacto | máximo de 3 ohmios. |
| Resistencia de aislamiento | ohmio de los 5M mínimo. |
| Temperatura de trabajo | −30℃ ~ +100℃ |
| Prueba | el 100% abierto, cortocircuito y prueba del falta-alambre |
| Garantía | 1 año |
Pinout (esquema eléctrico)
Hablando en términos generales, el pinout (esquema eléctrico) puede estar como abajo.
El brazo del cable entre el conector macho RP1226 y el conector hembra RP1226 se ata con alambre completamente. Hay 14 alambres de 20AWG en este brazo del cable.
4 pernos del conector hembra OBD2 se atan con alambre. se atan con alambre completamente. Hay 4 alambres de 20AWG en el brazo del cable entre el conector macho RP1226 y el conector hembra OBD2.
| Varón RP1226 | Hembra RP1226 | Señal | Hembra OBD2 |
| 8 | 8 | Tierra | 4 o 5 |
| 1 | 1 | Poder de batería | 16 |
| 2 | 2 | J1939, alto de la EXPLORACIÓN | 6 |
| 9 | 9 | J1939, punto bajo de la EXPLORACIÓN | 14 |
| 3 | 3 | ||
| 4 | 4 | ||
| 5 | 5 | ||
| 6 | 6 | ||
| 7 | 7 | ||
| 10 | 10 | ||
| 11 | 11 | ||
| 12 | 12 | ||
| 13 | 13 | ||
| 14 | 14 |
A veces, el pinout (esquema eléctrico) puede también estar como abajo.
El brazo del cable entre el conector macho RP1226 y el conector hembra RP1226 se ata con alambre completamente. Hay 14 alambres de 20AWG en este brazo del cable.
6 pernos del conector hembra OBD2 se atan con alambre. se atan con alambre completamente. Hay 6 alambres de 20AWG en el brazo del cable entre el conector macho RP1226 y el conector hembra OBD2.
| Varón RP1226 | Hembra RP1226 | Señal | Hembra OBD2 |
| 8 | 8 | Tierra | 4 o 5 |
| 1 | 1 | Batería | 16 |
| 2 | 2 | J1939, alto de la EXPLORACIÓN | 6 |
| 9 | 9 | J1939, punto bajo de la EXPLORACIÓN | 14 |
| 6 | 6 | J1708, PUEDE alto | 12 |
| 13 | 13 | J1708, PUEDE punto bajo | 13 |
| 3 | 3 | ||
| 4 | 4 | ||
| 5 | 5 | ||
| 7 | 7 | ||
| 10 | 10 | ||
| 11 | 11 | ||
| 12 | 12 | ||
| 14 | 14 |
El pinout (esquema eléctrico) se puede también modificar para requisitos particulares según las necesidades de los clientes.
Uso
Según la normalización recomendada de la mensajería de la práctica RP1226 del TMC (el consejo de la tecnología y del mantenimiento del ATA), algún 2019 y camiones pesados más nuevos tales como Kenworth, Peterbilt, Volvo, Mack y Freightliner en Norteamérica se equipa de un conector accesorio en el taxi en el lado del conductor detrás de la rociada, cerca del panel del fusible. El dueño del camión puede comprobar al culturista Manual para saber si hay más información.
ELD (dispositivos de registración electrónicos), los dispositivos de la telemática u otros dispositivos del mercado de accesorios que requieren datos de J1939, de la PODER o de J1708 se deben conectar con este conector accesorio RP1226. Si no, las conexiones pueden no ser justificables.
Si usted tiene un dispositivo con un puerto del perno OBD2 16 y usted quisiera conectarlo con un camión equipado 14 del conector accesorio del perno RP1226, este cable es necesario.
Hay solamente un conector accesorio RP1226 en el camión. Si usted quisiera mantener el conector accesorio RP1226 disponible después de que el dispositivo OBD2 esté conectado, este cable del divisor Y es una buena opción.
