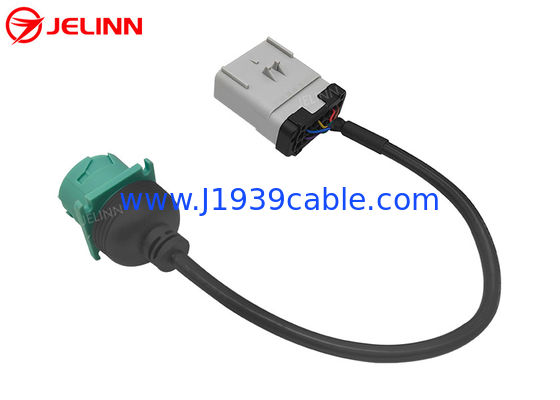

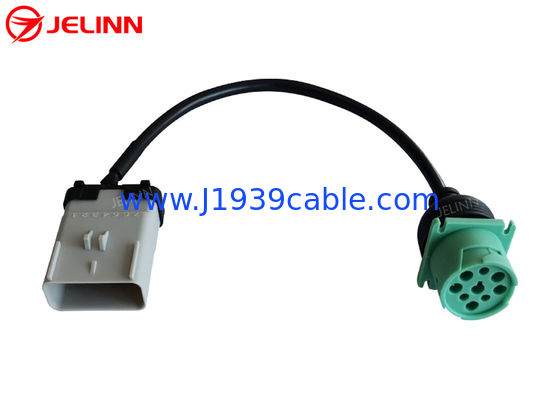

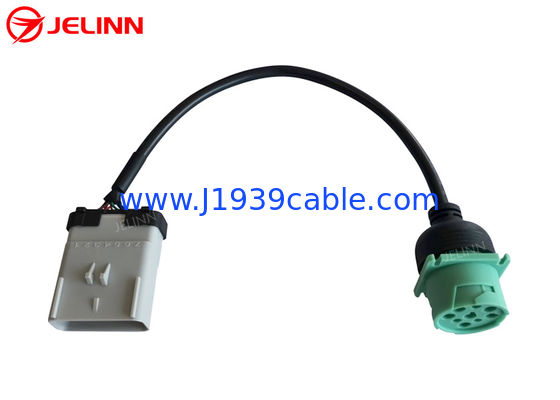

RP1226 cable femenino del camión del Pin J1939 de Pin Male To Green Type 2 SAE Deutsch 9 del gris 14
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Conector macho RP1226: | equivalente de Aptiv 54201416 | Cable: | 20AWG, cobre puro |
|---|---|---|---|
| Receptáculo femenino J1939: | equivalente de Deutsch HD10-9-1939P-P080 | Color del enchufe femenino de 9-Pin J1939: | verde |
| Pernos o terminales: | cobre con el niquelado o el chapado en oro | Voltaje de prueba: | DC300V los 5M ohm/10ms |
| Alta luz: | RP1226 al perno 9,Cable de RP1226 ELD,RP1226 a J1939 |
||
RP1226 cable femenino del camión del Pin J1939 de Pin Male To Green Type 2 SAE Deutsch 9 del gris 14
Especificación
| Conector macho RP1226 | equivalente de Aptiv 54201416 |
| conector hembra de 9-Pin J1939 | equivalente de Deutsch HD10-9-1939P-P080 |
| Tipo de enchufe femenino de 9-Pin J1939 | Tipo - 2 |
| Color del enchufe femenino de 9-Pin J1939 | Verde |
| Alambre | 20AWG, cobre puro |
| Material del conector macho RP1226 | PA66 + fibra de vidrio |
| Material del enchufe femenino de 9-Pin J1939 | PA66 + fibra de vidrio |
| Pinout (esquema eléctrico) | modificado para requisitos particulares |
| Longitud de cable | los 30cm (12 pulgadas) o modificado para requisitos particulares |
| Pernos o terminales | cobre con el niquelado o el chapado en oro |
| Resistencia de contacto | máximo de 3 ohmios. |
| Resistencia de aislamiento | ohmio de los 5M mínimo. |
| Temperatura de trabajo | −25℃ ~ +85℃ |
| Prueba | el 100% abierto, cortocircuito y prueba del falta-alambre |
| Voltaje de prueba | DC300V los 5M ohm/10ms |
| Garantía | 1 año |
Pinout (esquema eléctrico)
Hablando en términos generales, el pinout (esquema eléctrico) puede estar como abajo.
4 pernos de cada conector se atan con alambre. Hay 4 alambres de 20AWG en el cable.
| Varón RP1226 | Señal | 9 hembra del Pin J1939 |
| 8 | Tierra | |
| 1 | Poder de batería | B |
| 2 | J1939, alto de la EXPLORACIÓN | C |
| 9 | J1939, punto bajo de la EXPLORACIÓN | D |
A veces, el pinout (esquema eléctrico) puede también estar como abajo.
6 pernos de cada conector se atan con alambre. Hay 6 alambres de 20AWG en el cable.
| Varón RP1226 | Señal | 9 hembra del Pin J1939 |
| 8 | Tierra | |
| 1 | Batería | B |
| 2 | J1939, alto de la EXPLORACIÓN | C |
| 9 | J1939, punto bajo de la EXPLORACIÓN | D |
| 6 | J1708, PUEDE alto | F |
| 13 | J1708, PUEDE punto bajo | G |
El pinout (esquema eléctrico) se puede también modificar para requisitos particulares según las necesidades de los clientes.
Uso
Según la normalización recomendada de la mensajería de la práctica RP1226 del TMC (el consejo de la tecnología y del mantenimiento del ATA), algún 2019 y camiones pesados más nuevos tales como Kenworth, Peterbilt, Volvo, Mack y Freightliner en Norteamérica se equipa de un conector accesorio en el taxi en el lado del conductor detrás de la rociada, cerca del panel del fusible. El dueño del camión puede comprobar al culturista Manual para saber si hay más información.
ELD (dispositivos de registración electrónicos), los dispositivos de la telemática u otros dispositivos del mercado de accesorios que requieren datos de J1939, de la PODER o de J1708 se deben conectar con este conector accesorio RP1226. Si no, las conexiones pueden no ser justificables.
Si usted tiene un dispositivo que esté con 9 un puerto y usted del perno J1939 quisiera conectarlo con un camión equipado 14 del conector accesorio del perno RP1226, usted necesita utilizar este cable.
