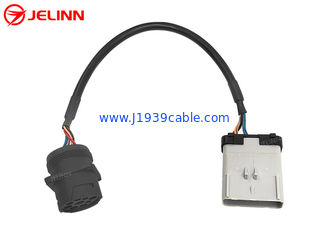

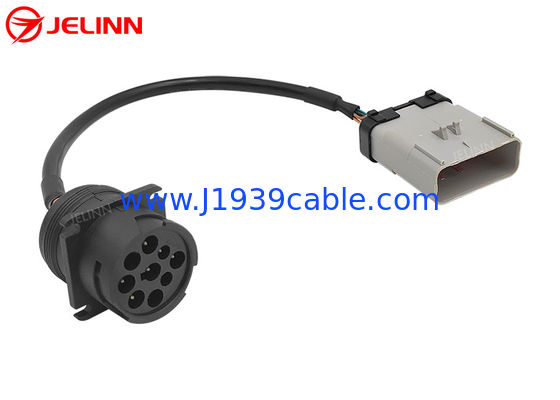

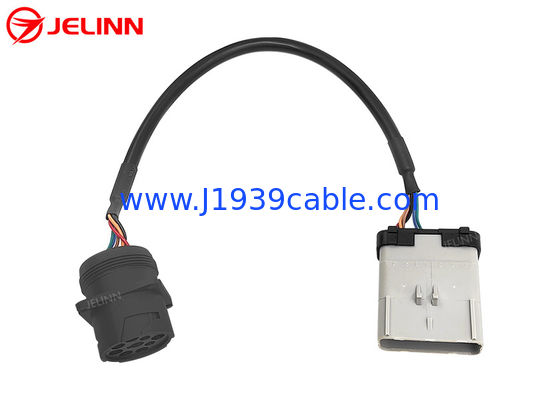

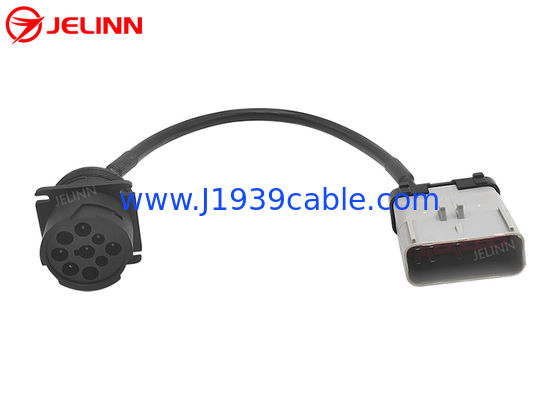

14 varón del Pin RP1226 para ennegrecer el cable femenino del camión ELD del Pin J1939 de SAE Deutsch 9 del tipo 1
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Conector macho RP1226: | equivalente de Aptiv 54201416 | Cable: | 20AWG, cobre puro |
|---|---|---|---|
| Receptáculo femenino J1939: | equivalente de Deutsch HD10-9-1939P | Tipo del enchufe femenino J1939: | Tipo 1 |
| Pruebas: | el 100% abierto, cortocircuito y prueba del falta-alambre | Pernos o terminales: | cobre con el niquelado o el chapado en oro |
| Alta luz: | RP1226 al perno 9,Cable de RP1226 ELD,RP1226 a J1939 |
||
14 varón del Pin RP1226 para ennegrecer el cable femenino del camión ELD del Pin J1939 de SAE Deutsch 9 del tipo 1
Especificación
| Conector macho RP1226 | equivalente de Aptiv 54201416 |
| conector hembra de 9-Pin J1939 | equivalente de Deutsch HD10-9-1939P |
| Tipo de enchufe femenino de 9-Pin J1939 | Tipo 1 |
| Color del enchufe femenino de 9-Pin J1939 | Negro |
| Alambre | 20AWG, cobre puro |
| Material del conector macho RP1226 | PA66 + fibra de vidrio |
| Material del enchufe femenino de 9-Pin J1939 | PA66 + fibra de vidrio |
| Pinout (esquema eléctrico) | modificado para requisitos particulares |
| Longitud de cable | modificado para requisitos particulares |
| Pernos o terminales | cobre con el niquelado o el chapado en oro |
| Resistencia de contacto | máximo de 3 ohmios. |
| Resistencia de aislamiento | ohmio de los 5M mínimo. |
| Temperatura de trabajo | −25℃ ~ +85℃ |
| Prueba | el 100% abierto, cortocircuito y prueba del mis-alambre |
| Voltaje de prueba | DC300V los 5M ohm/10ms |
| Garantía | 1 año |
Pinout (esquema eléctrico)
Hablando en términos generales, el pinout (esquema eléctrico) puede estar como abajo.
4 pernos de cada conector se atan con alambre. Hay 4 alambres de 20AWG en el cable.
| Varón RP1226 | Señal | hembra de 9-Pin J1939 |
| 8 | Tierra | |
| 1 | Poder de batería | B |
| 2 | J1939, alto de la EXPLORACIÓN | C |
| 9 | J1939, punto bajo de la EXPLORACIÓN | D |
A veces, el pinout (esquema eléctrico) puede también estar como abajo.
6 pernos de cada conector se atan con alambre. Hay 6 alambres de 20AWG en el cable.
| Varón RP1226 | Señal | hembra de 9-Pin J1939 |
| 8 | Tierra | |
| 1 | Batería | B |
| 2 | J1939, alto de la EXPLORACIÓN | C |
| 9 | J1939, punto bajo de la EXPLORACIÓN | D |
| 6 | J1708, PUEDE alto | F |
| 13 | J1708, PUEDE punto bajo | G |
El pinout (esquema eléctrico) se puede también modificar para requisitos particulares según las necesidades de los clientes.
Uso
Según la normalización recomendada de la mensajería de la práctica RP1226 del TMC (el consejo de la tecnología y del mantenimiento del ATA), algún 2019 y camiones pesados más nuevos tales como Kenworth, Peterbilt, Volvo, Mack y Freightliner en Norteamérica se equipa de un conector accesorio en el taxi en el lado del conductor detrás de la rociada, cerca del panel del fusible. El dueño del camión puede comprobar al culturista Manual para saber si hay más información.
ELD (dispositivos de registración electrónicos), los dispositivos de la telemática u otros dispositivos del mercado de accesorios que requieren datos de J1939, de la PODER o de J1708 se deben conectar con este conector accesorio RP1226. Si no, las conexiones pueden no ser justificables.
Si un dispositivo que tiene 9 un puerto del perno J1939 es necesario ser conectar con un camión equipado 14 del conector accesorio del perno RP1226, este cable es necesario.
