Datos del producto:
Pago y Envío Términos:
|
| El cable: | 20AWG, cobre puro | J1939 enchufe femenino: | el equivalente del alemán HD16-9-1939S-P080 |
|---|---|---|---|
| Tipo del enchufe femenino J1939: | Tipo 2 | J1939 Enchufes masculinos: | equivalente de Deutsch HD10-9-1939P-P080 |
| Tipo de tapones masculinos J1939: | Tipo 2 | Enchufe femenino OBD2: | con terminales KET |
| Pernos o terminales: | de cobre, níquel o oro | Temperatura de trabajo: | -25 °C ~ +85 °C |
| Resaltar: | J1939 obd2,j1939 9 pin cable alemán y,J1939 y cable divisor |
||

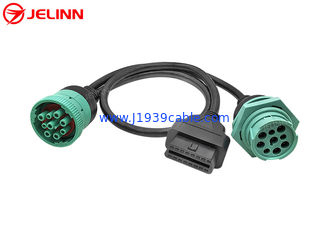

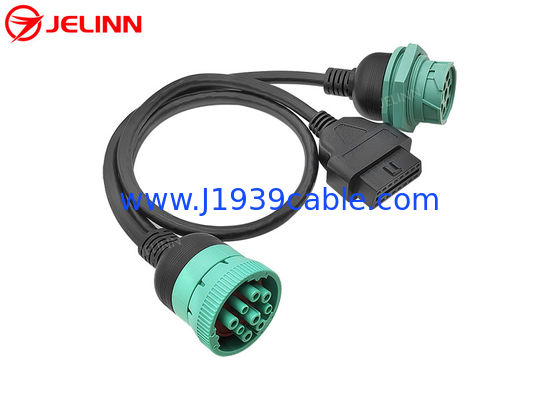

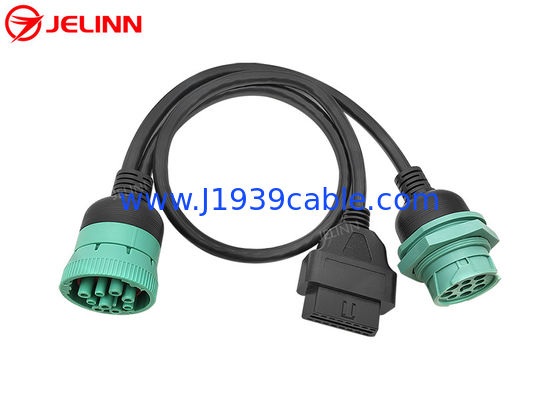

J1939 9 Pin 9pin Conector roscado para OBD 2 OBDII 16 Pin 16pin Splitter Y Cable
Especificación
| J1939 conector femenino | el equivalente del alemán HD16-9-1939S-P080 |
| Tipo de conector femenino J1939 | Tipo 2 |
| J1939 conector masculino | equivalente de HD10-9-1939P alemán- P080 |
| Tipo de conector masculino J1939 | Tipo 2 |
| Conector femenino OBD2 | con terminales KET |
| El cable | 20AWG, cobre puro |
| Material del conector J1939 | PA66 + fibra de vidrio |
| Material del conector OBD2 | El PA66 |
| Asignación de pin o pin fuera | personalizado |
| Duración del cable | personalizado |
| Pinos o terminales | de cobre, níquel o oro |
| Resistencia de contacto | 3 ohmios como mucho. |
| Resistencia al aislamiento | 5 millones de ohmios por minuto. |
| Temperatura de trabajo | -25 °C ~ +85 °C |
| Pruebas | Pruebas 100% abiertas, cortas y con mal cableado |
| Tensión de ensayo | DC300V 5M ohm/10ms |
| Garantización | 1 año |
El extremo de los tapones femeninos y masculinos de J1939 puede ser moldeado o no,según sus necesidades.
Con un contenido de aluminio superior a 300 g/m2
No sobremoldeados
ElAlemán 9 PinEl conector femenino es de tipo 2, por lo que su pin F tiene un diámetro más pequeño que el pin C y el pin J. Los conectores femeninos de tipo 2 J1939 se pueden insertar en los conectores masculinos de tipo 1 o tipo 2 J1939.
El conector femenino OBD2 está equipado con terminales KET que hacen que el conector femenino OBD2 sea más resistente.
Asignación de pin o pin fuera
En términos generales, la asignación del pin o pin out será así (4 pines para ser conectados):
| OBD2 femenino | Señales | J1939 mujer | J1939 hombre |
| 4 o 5 | En el suelo | A. No | A. No |
| 16 | Batería | B. El trabajo | B. El trabajo |
| 6 | Se aplicará el procedimiento siguiente: | C. Las | C. Las |
| 14 | J1939, CAN-L | D | D |
A veces,la asignación del pin o pin out también puede ser así ((6 pinespara ser conectado):
| OBD2 femenino | Señales | J1939 mujer | J1939 hombre |
| 4 o 5 | En el suelo | A. No | A. No |
| 16 | Batería | B. El trabajo | B. El trabajo |
| 6 | Se aplicará el procedimiento siguiente: | C. Las | C. Las |
| 14 | J1939, CAN-L | D | D |
| 2 | El contenido de nitrato de sodio en el agua | F: el precio | F: el precio |
| 10 | El contenido de nitrato de sodio en el agua | G. | G. |
A veces,la asignación del pin o pin out también puede ser así (6 pinespara ser conectado):
| OBD2 femenino | Señales | J1939 mujer | J1939 hombre |
| 4 o 5 | En el suelo | A. No | A. No |
| 16 | Batería | B. El trabajo | B. El trabajo |
| 6 | Se aplicará el procedimiento siguiente: | C. Las | C. Las |
| 14 | J1939, CAN-L | D | D |
| 12 | El contenido de nitrato de sodio en el agua | F: el precio | F: el precio |
| 13 | El contenido de nitrato de sodio en el agua | G. | G. |
El cable de 6 cables también incluye cableado para las líneas J1708.Es mejor no conectarlos ya que a veces las líneas añadidas pueden interferir con el funcionamiento de algunos rastreadores GPS.
La asignación de pines o pin out también se puede personalizar según sus necesidades.
Aplicación
Este cable se utiliza para conectardispositivos telemáticos o de gestión de flotas tales como:Seguidores GPS o ELD para vehículos comerciales que tengan los puertos Deutsch redondos de 9 pines J1939.
Este cable también permitirá que los dispositivos de diagnóstico OBD2 o los escáneres (con el software apropiado) se conecten al conector redondo J1939.Tenga en cuenta que la mayoría de los programas y escáneres OBD2 se basan en la lectura de PID, que son parámetros únicos. J1939 es un protocolo basado en PGN, donde cada PGN contiene múltiples parámetros. Su herramienta de escaneo debe ser capaz de manejar PGNs si quiere trabajar con este adaptador.
