Datos del producto:
Pago y Envío Términos:
|
| El cable: | 20AWG, cobre puro | J1939 enchufe femenino: | el equivalente del alemán HD16-9-1939S-P080 |
|---|---|---|---|
| Tipo del enchufe femenino J1939: | Tipo 2 | J1939 Enchufes masculinos: | equivalente de Deutsch HD10-9-1939P-P080 |
| Tipo de tapones masculinos J1939: | Tipo 2 | Enchufe femenino OBD2: | con terminales KET |
| Resaltar: | J1939 obd2,j1939 a obd2,j1939 hombre mujer a obd2 |
||

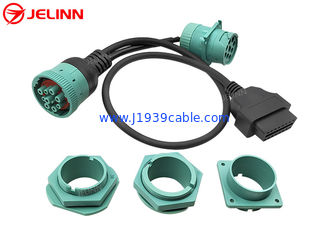

Deutsch J1939 Hombre Hembra para OBD 2 OBD2 Conector de separación de cable Y

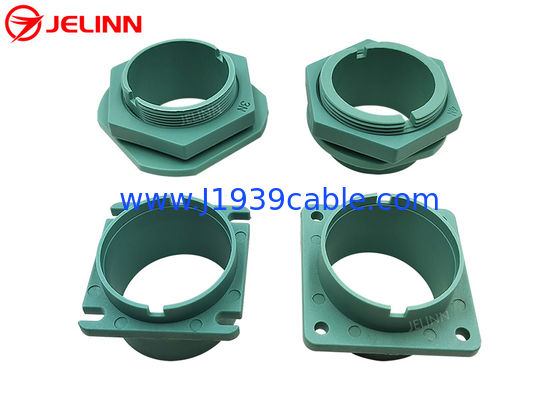

Con 4 soportes de montaje de panel diferentes
Especificación
| J1939 enchufe femenino | el equivalente del alemán HD16-9-1939S-P080 |
| Tipo de conector femenino J1939 | Tipo 2 |
| J1939 tapones masculinos | el equivalente del alemán HD10-9-1939P-P080 |
| Tipo de tapones masculinos J1939 | Tipo 2 |
| Enchufe femenino OBD2 | con terminales KET |
| El cable | 20AWG, cobre puro |
| Material de los tapones J1939 | PA66 + fibra de vidrio |
| Material del enchufe OBD2 | El PA66 |
| Asignación de pin o pin fuera | personalizado |
| Duración del cable | personalizado |
| Garantización | 1 año |
El extremo de los tapones femeninos y masculinos de J1939 puede ser sobremoldeado o no,según sus necesidades.
El tapón femenino J1939 es Tipo 2, por lo que su Pin F tiene un diámetro más pequeño como el Pin C y el Pin J. Los tapones femeninos de Tipo 2 J1939 pueden ser compatibles con los tapones masculinos de Tipo 1 o Tipo 2 J1939.
El tapón femenino OBD2 está equipado con terminales KET que hacen que el tapón femenino OBD2 sea más resistente.
Asignación de pin o pin fuera
En términos generales, la asignación del pin o pin out será así (4 pines para ser conectados):
| OBD2 femenino | Señales | J1939 mujer | J1939 hombre |
| 5 | En el suelo | A. No | A. No |
| 16 | Batería | B. El trabajo | B. El trabajo |
| 6 | Se aplicará el procedimiento siguiente: | C. Las | C. Las |
| 14 | J1939, CAN-L | D | D |
A veces,la asignación del pin o pin out también puede ser así (6 pinespara ser conectado):
| OBD2 femenino | Señales | J1939 mujer | J1939 hombre |
| 5 | En el suelo | A. No | A. No |
| 16 | Batería | B. El trabajo | B. El trabajo |
| 6 | Se aplicará el procedimiento siguiente: | C. Las | C. Las |
| 14 | J1939, CAN-L | D | D |
| 2 | El contenido de nitrato de sodio en el agua | F: el precio | F: el precio |
| 10 | El contenido de nitrato de sodio en el agua | G. | G. |
El cable de 6 cables también incluye cableado para las líneas J1708.Es mejor no conectarlos ya que a veces las líneas añadidas pueden interferir con el funcionamiento de algunos rastreadores GPS.
La asignación de pines o pin out también se puede personalizar según sus necesidades.
Aplicación
Este es un cable entre un conector femenino de 9 pines alemán redondo J1939 y un conector masculino de 9 pines alemán J1939conector y un conector de 16 pines de tipo OBD2 (parte femenina del vehículo - compatibles con un conector de ensayo OBD2). Las líneas de datos J1939 +/- están conectadas a las líneas CAN +/-;y las líneas eléctricas y terrestres también están conectadas.
La aplicación común es conectardispositivos telemáticos o de gestión de flotas tales como:Rastreadores GPS y ELDs para un vehículo que tiene el conector Deutsch redondo de 9 pines.
Este cable también permitirá que los dispositivos de diagnóstico OBD2 o los escáneres (con el software apropiado) se conecten al conector redondo J1939.Tenga en cuenta que la mayoría de los programas y escáneres OBD2 se basan en la lectura de PIDJ1939 es un protocolo basado en PGN, donde cada PGN contiene múltiples parámetros.
