Varón de OBD2 OBDII a la hembra de Volkswagen OBD2 y OBD2 al cable femenino del divisor Y

Varón de OBD2 OBDII a la hembra de Volkswagen OBD2 y OBD2 al cable femenino del divisor Y

OBD2 OBDII Male to Volkswagen OBD2 Female and OBD2 Female Splitter Y Cable
OBD2 OBDII Male to Volkswagen OBD2 Female and OBD2 Female Splitter Y Cable OBD2 OBDII Male to Volkswagen OBD2 Female and OBD2 Female Splitter Y Cable

Ampliación de imagen :  Varón de OBD2 OBDII a la hembra de Volkswagen OBD2 y OBD2 al cable femenino del divisor Y Mejor precio

Datos del producto:
Lugar de origen: China
Nombre de la marca: OEM
Certificación: RoHS
Número de modelo: OBD2 OBDII
Pago y Envío Términos:
Cantidad de orden mínima: 100 piezas
Precio: Please email us for prices
Detalles de empaquetado: Bolsos y entonces cartones del PE
Tiempo de entrega: 3-30 días laborables
Condiciones de pago: T/T, Payoneer, Western Union, Paypal, L/C
Capacidad de la fuente: 50.000 PCS por mes
Descripción detallada del producto
Pernos del enchufe masculino OBD2: de cobre, niquelado o dorado Terminales del conector hembra OBD2: de cobre, niquelado o dorado
Conector hembra de Volkswagen OBD2: equivalente de la original Conector hembra común OBD2: estándar, con los terminales de KET
Prueba: el 100% abierto, cortocircuito y prueba del falta-alambre Voltaje de prueba: DC300V los 5M ohm/10ms
Alta luz:

cable del divisor obd2

,

cable del conector de y

Varón de OBD2 OBDII a la hembra de Volkswagen OBD2 y OBD2 al cable femenino del divisor Y


Especificación



Enchufe masculino OBD2 estándar, 12V/24V
Pernos del enchufe masculino OBD2 de cobre, niquelado o dorado
Overmold del enchufe masculino OBD2 recto
Conector hembra de Volkswagen OBD2 equivalente de la original
Conector hembra común OBD2 estándar, con los terminales de KET
Terminales de los conectores hembra OBD2 de cobre, niquelado o dorado
Overmold del conector hembra OBD2 recto
Material de la parte overmolded PVC
Forma del cable ronda
Alambre 26AWG, cobre puro
Material del varón OBD2 y de conectores hembra PA66
Asignación de Pin o perno hacia fuera modificado para requisitos particulares
Longitud de cable modificado para requisitos particulares
Resistencia de contacto máximo de 3 ohmios.
Resistencia de aislamiento ohmio de los 5M mínimo.
Temperatura de trabajo −25℃ ~ +85℃
Prueba el 100% abierto, cortocircuito y prueba del falta-alambre
Voltaje de prueba DC300V los 5M ohm/10ms
Garantía 1 año

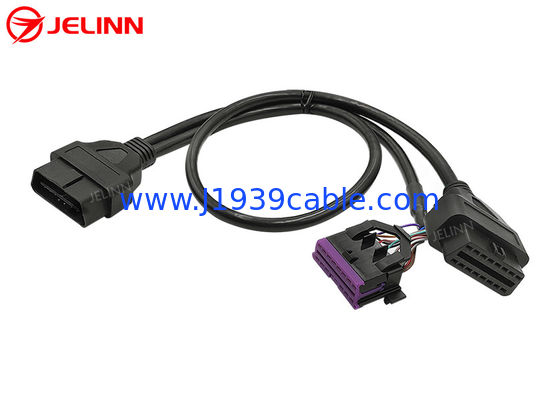

Esto es un cable de Y con 3 extremos de un enchufe masculino OBD2, de un conector hembra de Volkswagen OBD2 del reemplazo y de un conector hembra común OBD2.

El conector hembra común de OBD2 OBDII J1962 está con los terminales soportables de la calidad KET, que es más conveniente para una prueba o un ambiente de diagnóstico donde los dispositivos se tapan y se desenchufan con frecuencia.

Varón de OBD2 OBDII a la hembra de Volkswagen OBD2 y OBD2 al cable femenino del divisor Y 0

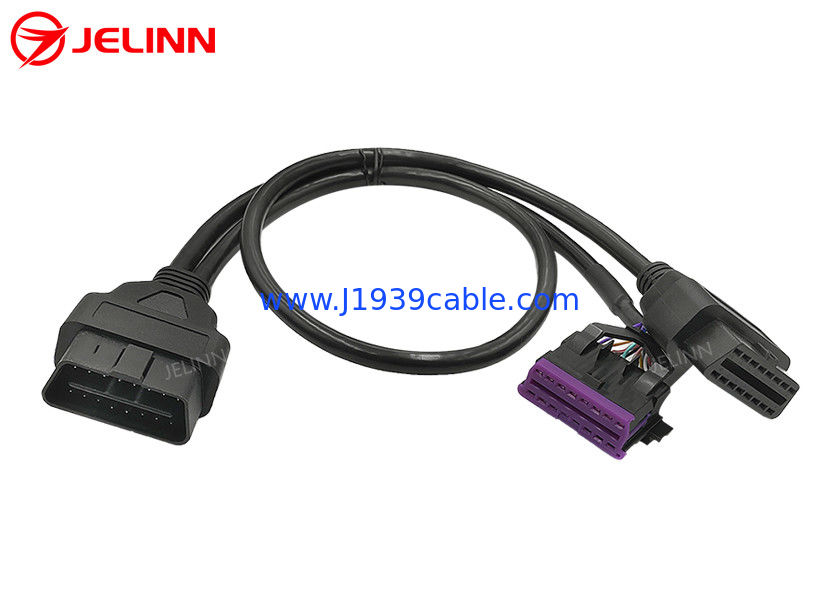

La pieza plástica overmolded de la inyección en los extremos de la hembra y de los conectores machos de 16-Pin OBD2 OBDII hace que el cable sale derecho.



Varón de OBD2 OBDII a la hembra de Volkswagen OBD2 y OBD2 al cable femenino del divisor Y 1



Podemos hacer diversos overmolds para terminamos de hembra y de los conectores machos de OBD2 OBDII. Si usted no le gustan los overmolds en los extremos de la hembra de OBD2 OBDII y los conectores machos tal y como se muestra en de las imágenes o usted quisieran tener su propio overmold con el logotipo de su compañía o usted tiene requisitos de uso especiales, podemos y tenemos la capacidad de hacer un nuevo overmold para usted con la carga razonable. Por otra parte, podemos incluso hacerla gratis mientras la cantidad de la orden sea 5000 PC o más.

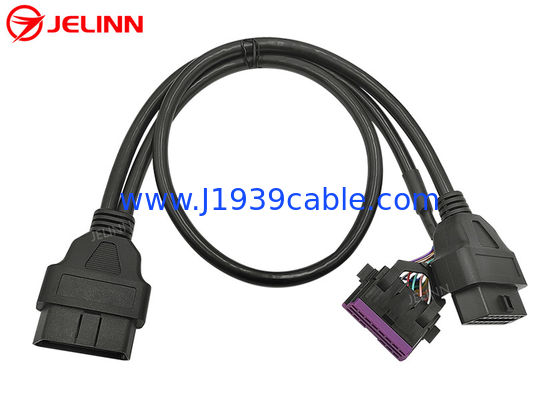

Hay un hueco en el bafle en el medio del enchufe masculino de OBD2 OBDII. Esta clase del enchufe masculino OBD2 se puede conectar con los puertos femeninos OBD2 de los vehículos 24V/12V.



Varón de OBD2 OBDII a la hembra de Volkswagen OBD2 y OBD2 al cable femenino del divisor Y 2




Asignación de Pin o perno hacia fuera

La asignación de perno o el perno hacia fuera puede ser como esto:



Enchufe masculino OBD2 Conector hembra de Volkswagen OBD2 conector hembra común OBD2
1 1 /
2 2 2
3 3 /
4+5 4+5 4+5
6 6 6
7 7 7
8 8 /
9 9 /
10 10 10
11 11 /
12 12 /
13 13 /
14 14 14
15 15 15
16 16 16


En cuanto a este perno hacia fuera, el Pin 4 y el Pin 5 del varón y de los conectores hembra de OBD2 OBDII están conectados así como un alambre corto. El alambre negro en el cable principal está conectado con Pin 4 o Pin 5. Hay 9 pernos atados con alambre, pero hay 8 alambres de 26AWG en el cable del enchufe masculino OBD2 al conector hembra común OBD2. Los 16 pernos de OBD2 que el enchufe masculino al conector hembra de Volkswagen OBD2 se ata con alambre, tan allí que son 16 alambres de 26AWG en el cable del enchufe masculino OBD2 al conector hembra de Volkswagen OBD2.

La asignación de perno o el perno hacia fuera puede también ser como esto:



Enchufe masculino OBD2 Conector hembra de Volkswagen OBD2 conector hembra común OBD2
1 1 1
2 2 2
3 3 3
4 4 4
5 5 5
6 6 6
7 7 7
8 8 8
9 9 9
10 10 10
11 11 11
12 12 12
13 13 13
14 14 14
15 15 15
16 16 16


En cuanto a este perno hacia fuera, los 16 pernos del varón de OBD2 OBD y los conectores hembra se atan con alambre, tan allí son 16 alambres de 26AWG en ambos cables.

La asignación de perno o el perno hacia fuera se puede también modificar para requisitos particulares según sus necesidades. Si no hay necesidad de más pernos de ser conectado, sugerimos que apenas conectemos los pernos necesarios que usted necesita y el precio pueda ser más bajo porque la materia prima y el coste laboral es más bajos.


Uso

Este cable de Y se utiliza para conectar la telemática, dispositivos de M2M, dispositivos de IoV (Internet de vehículos), dispositivos de la gestión de la flota, perseguidores de OBD2 GPS, herramientas de programación de la PODER OBD2, herramientas de adaptación del ECU o herramientas de adaptación del funcionamiento del coche con los puertos de diagnóstico femeninos del 16-Pin OBD2 de los vehículos.



Este cable de OBD2 OBDII Y permite la relocalización o la conexión portuaria de la telemática o de los dispositivos múltiples de IoV. Tome a Volkswagen original OBD2 el puerto de diagnóstico femenino de su ubicación original con las herramientas en caso de necesidad y después inserte el enchufe masculino OBD2 en el extremo de este cable de OBD2 Y en el puerto de diagnóstico femenino original de Volkswagen OBD2. Instale el conector hembra de Volkswagen OBD2 del reemplazo en un extremo de los extremos de Y de nuevo a la ubicación original del puerto de diagnóstico femenino OBD2 en el coche. Entonces usted puede conectar una telemática o un dispositivo de IoV con el conector hembra común OBD2 en el otro extremo de los extremos de Y. Usted puede también conectar otra telemática o dispositivo de adaptación con el conector hembra OBD2 que fue instalado en la ubicación original o sale de este conector hembra OBD2 disponible para el uso de diagnóstico en el futuro. Si usted deja el conector hembra de Volkswagen OBD2 del reemplazo disponible y entonces oculta la telemática o dispositivo de IoV conectado con el conector hembra común OBD2, después nadie sabría que usted ha instalado estos dispositivos sin la apertura del panel.

Este cable se puede también utilizar para conectar los dispositivos de diagnóstico OBD2 o los escáneres o a los lectores de código de falta (con el software apropiado).


Envío de una investigación

Si usted no ha encontrado ni tiene tiempo para buscar los cables de OBD2 OBDII, de 9-Pin J1939 o de 6-Pin J1708, los adaptadores o los conectores en nuestra página web, no dude en dejarnos conocer qué los cables de OBD2 OBDII, de 9-Pin J1939 o de 6-Pin J1708, los adaptadores o los conectores que usted necesita enviando una investigación (si usted tiene una imagen, la atan por favor en la investigación). Podemos también modificar cualquier cable de OBD2 para requisitos particulares OBDII, de 9-Pin J1939 o de 6-Pin J1708, los adaptadores o los conectores para usted.
