OBD2 OBDII 16 Pin Right Angle Male a doblarse cable partido redondo femenino de Y

OBD2 OBDII 16 Pin Right Angle Male a doblarse cable partido redondo femenino de Y

OBD2 OBDII 16 Pin Right Angle Male to Dual Female Round Split Y Cable
OBD2 OBDII 16 Pin Right Angle Male to Dual Female Round Split Y Cable

Ampliación de imagen :  OBD2 OBDII 16 Pin Right Angle Male a doblarse cable partido redondo femenino de Y Mejor precio

Datos del producto:
Lugar de origen: China
Nombre de la marca: OEM
Certificación: RoHS
Número de modelo: OBD2 OBDII
Pago y Envío Términos:
Cantidad de orden mínima: 100 piezas
Precio: Please email us for prices
Detalles de empaquetado: Bolsos y entonces cartones del PE
Tiempo de entrega: 3-30 días laborables
Condiciones de pago: T/T, Payoneer, Western Union, Paypal, L/C
Capacidad de la fuente: 50.000 PCS por mes
Descripción detallada del producto
Pernos del enchufe masculino OBD2: de cobre, niquelado o dorado Terminales del conector hembra OBD2: de cobre, niquelado o dorado
Prueba: el 100% abierto, cortocircuito y prueba del falta-alambre Alambre: 26AWG, cobre puro
Overmold del enchufe masculino OBD2: 90 grados de ángulo recto Material de la parte overmolded: PVC
Alta luz:

cable del divisor obd2

,

cable del conector de y

OBD2 OBDII 16 Pin Right Angle Male a doblarse cable partido redondo femenino de Y


Especificación



Enchufe masculino OBD2 estándar
Pernos del enchufe masculino OBD2 de cobre, niquelado o dorado
Overmold del enchufe masculino OBD2 90 grados de ángulo recto
Conectores hembra OBD2 estándar
Terminales de los conectores hembra OBD2 de cobre, niquelado o dorado
Overmold de los conectores hembra OBD2 recto
Material de la parte overmolded PVC
Forma del cable ronda
Alambre 26AWG, cobre puro
Material del varón OBD2 y de conectores hembra PA66
Asignación de Pin o perno hacia fuera modificado para requisitos particulares
Longitud de cable modificado para requisitos particulares
Resistencia de contacto máximo de 3 ohmios.
Resistencia de aislamiento ohmio de los 5M mínimo.
Temperatura de trabajo −25℃ ~ +85℃
Prueba el 100% abierto, cortocircuito y prueba del falta-alambre
Voltaje de prueba DC300V los 5M ohm/10ms
Garantía 1 año

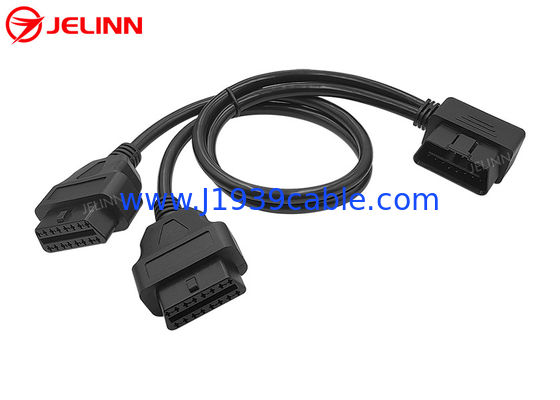

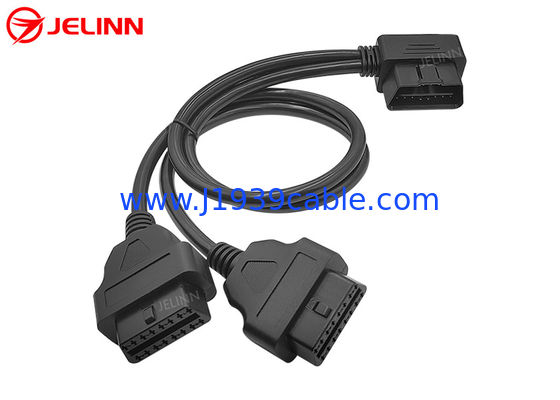

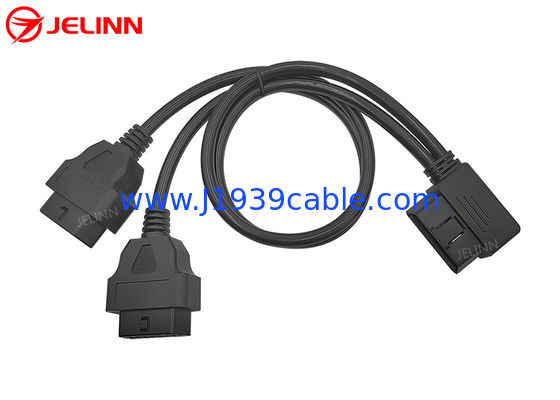

Esto es un cable de Y con 3 extremos de un enchufe masculino OBD2 y de dos conectores hembra OBD2.



El conector hembra de OBD2 OBDII está con los terminales soportables de la calidad, que son más convenientes para una prueba o un ambiente de diagnóstico donde los dispositivos (conectados con el conector hembra OBD2) se tapan y se desenchufan con frecuencia.


La pieza plástica overmolded de la inyección en termina de los conectores hembra de 16-Pin OBD2 OBDII hace que el cable sale derecho.



OBD2 OBDII 16 Pin Right Angle Male a doblarse cable partido redondo femenino de Y 0




Asignación de Pin o perno hacia fuera

La asignación de perno o el perno hacia fuera puede ser como esto:



Enchufe masculino OBD2 OBD2 conector hembra 1 OBD2 conector hembra 2
2 2 2
5 5 5
6 6 6
7 7 7
10 10 10
14 14 14
15 15 15
16 16 16


En cuanto a este perno hacia fuera, los alambres negros en ambos cables redondos están conectados con Pin 5. Hay 8 pernos atados con alambre, tan allí es 8 alambres de 26AWG en ambos cables redondos.

La asignación de perno o el perno hacia fuera puede también ser como esto:



Enchufe masculino OBD2 OBD2 conector hembra 1 OBD2 conector hembra 2
1 1 1
2 2 2
3 3 3
4 4 4
5 5 5
6 6 6
7 7 7
8 8 8
9 9 9
10 10 10
11 11 11
12 12 12
13 13 13
14 14 14
15 15 15
16 16 16


En cuanto a este perno hacia fuera, los 16 pernos del varón de OBD2 OBD y los conectores hembra se atan con alambre, tan allí son 16 alambres de 26AWG en ambos cables redondos.


Uso

Este cable de Y se utiliza para conectar la telemática, los dispositivos de M2M, los dispositivos de IoV (Internet de vehículos), los dispositivos de la gestión de la flota, los perseguidores de OBD2 GPS o las herramientas de adaptación del funcionamiento del coche con los puertos de diagnóstico femeninos del OBD2 de los vehículos.



Hay solamente un puerto de diagnóstico femenino OBD2 en cada vehículo. Si usted quisiera conectar dos telemáticas o dispositivos de IoV con los puertos masculinos OBD2 en un vehículo, este varón de OBD2 OBDII a doblarse cable femenino del divisor Y puede ayudar a hacer esto. Este cable de Y parte el puerto de diagnóstico femenino original OBD2. Inserte el enchufe masculino OBD2 de este cable del divisor Y en el puerto de diagnóstico femenino OBD2 en el vehículo. Compruebe si la telemática o los dispositivos de IoV puede ser compatibles con el voltaje del vehículo (12V o 24V). ¡Es importante! Pare el motor y después conecte este dos telemáticas o dispositivos de IoV con los dos conectores hembra OBD2 respectivamente.

Este cable se puede también utilizar para conectar los dispositivos de diagnóstico OBD2 o los escáneres o a los lectores de código de falta.


Envío de una investigación

Si usted no ha encontrado ni tiene tiempo para buscar los cables de OBD2 OBDII, de 9-Pin J1939 o de 6-Pin J1708, los adaptadores o los conectores en nuestra página web, no dude en dejarnos conocer qué los cables de OBD2 OBDII, de 9-Pin J1939 o de 6-Pin J1708, los adaptadores o los conectores que usted necesita enviando una investigación (si usted tiene una imagen, la atan por favor en la investigación). Podemos también modificar cualquier cable de OBD2 para requisitos particulares OBDII, de 9-Pin J1939 o de 6-Pin J1708, los adaptadores o los conectores para usted.
