Varón de ángulo recto 24V de OBD2 OBDII J1962 a doblarse cable plano femenino de Y

Varón de ángulo recto 24V de OBD2 OBDII J1962 a doblarse cable plano femenino de Y

OBD2 OBDII J1962 Right Angle Male 24V to Dual Female Flat Y Cable
OBD2 OBDII J1962 Right Angle Male 24V to Dual Female Flat Y Cable OBD2 OBDII J1962 Right Angle Male 24V to Dual Female Flat Y Cable

Ampliación de imagen :  Varón de ángulo recto 24V de OBD2 OBDII J1962 a doblarse cable plano femenino de Y Mejor precio

Datos del producto:
Lugar de origen: China
Nombre de la marca: OEM
Certificación: RoHS
Número de modelo: OBD2 OBDII
Pago y Envío Términos:
Cantidad de orden mínima: 100 piezas
Precio: Please email us for prices
Detalles de empaquetado: Bolsos y entonces cartones del PE
Tiempo de entrega: 3-30 días laborables
Condiciones de pago: T/T, Payoneer, Western Union, Paypal, L/C
Capacidad de la fuente: 50.000 PCS por mes
Descripción detallada del producto
Pernos del enchufe masculino OBD2: de cobre, niquelado o dorado Terminales del conector hembra OBD2: de cobre, niquelado o dorado
Prueba: el 100% abierto, cortocircuito y prueba del falta-alambre Alambre: 26AWG, cobre puro
Alta luz:

Cable de OBD2 Y

,

Cable de J1962 Y

,

Cable plano del divisor de OBDII

Varón de ángulo recto 24V de OBD2 OBDII J1962 a doblarse cable plano femenino de Y


Especificación



Enchufe masculino OBD2 estándar, 12V/24V
Pernos del enchufe masculino OBD2 de cobre, niquelado o dorado
Overmold del enchufe masculino OBD2 diseño delgado, 90 grados de ángulo recto
Conectores hembra OBD2 estándar
Terminales de los conectores hembra OBD2 de cobre, niquelado o dorado
Overmold del conector hembra OBD2 diseño delgado, 90 grados de ángulo recto
Material de la parte overmolded PVC
Forma del cable completamente, ligeramente
Alambre 26AWG, cobre puro
Material del varón OBD2 y de conectores hembra PA66
Asignación de Pin o perno hacia fuera modificado para requisitos particulares
Longitud de cable modificado para requisitos particulares
Resistencia de contacto máximo de 3 ohmios.
Resistencia de aislamiento ohmio de los 5M mínimo.
Temperatura de trabajo −25℃ ~ +85℃
Prueba el 100% abierto, cortocircuito y prueba del falta-alambre
Voltaje de prueba DC300V los 5M ohm/10ms
Garantía 1 año

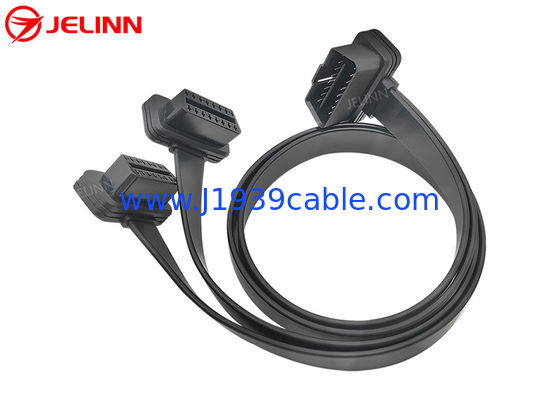

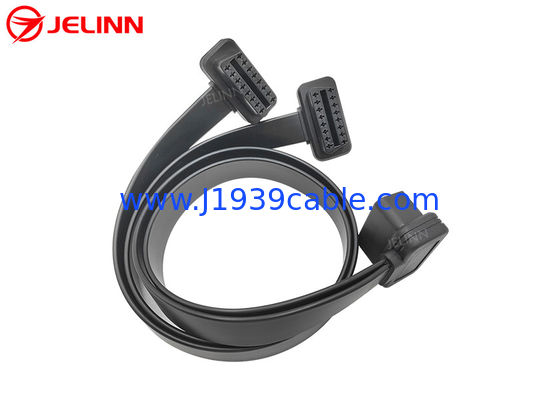

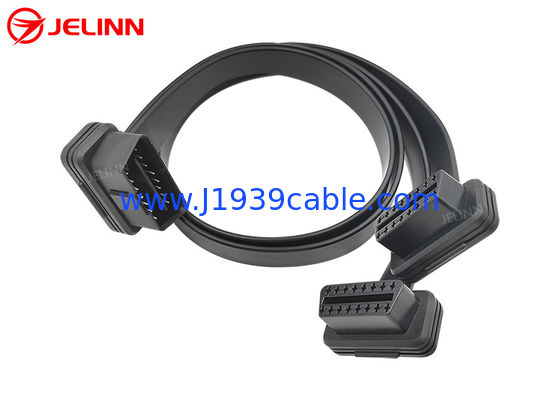

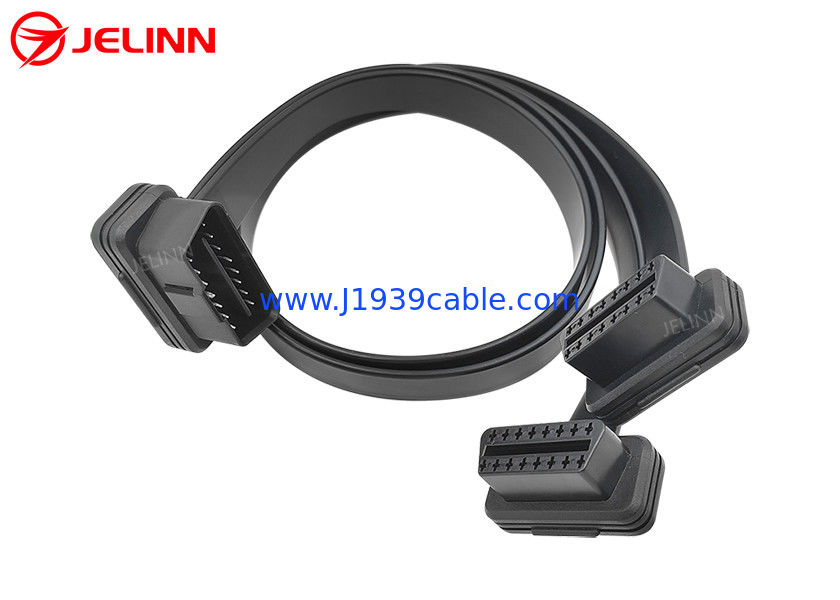

Esto es un cable de Y con 3 extremos de un enchufe masculino OBD2 y de dos conectores hembra OBD2.



Hay un hueco en el bafle en el medio del enchufe masculino de OBD2 OBDII. Esta clase del enchufe masculino OBD2 se puede conectar con los puertos femeninos OBD2 de los vehículos 24V/12V.

Varón de ángulo recto 24V de OBD2 OBDII J1962 a doblarse cable plano femenino de Y 0



Podemos hacer diversos overmolds para terminamos de hembra y de los conectores machos de OBD2 OBDII. Si usted no le gustan los overmolds en los extremos de la hembra de OBD2 OBDII y los conectores machos tal y como se muestra en de las imágenes o usted quisieran tener su propio overmold con el logotipo de su compañía o usted tiene requisitos de uso especiales, podemos y tenemos la capacidad de hacer un nuevo overmold para usted con la carga razonable. Por otra parte, podemos incluso hacerla gratis mientras la cantidad de la orden sea 5000 PC o más.



Varón de ángulo recto 24V de OBD2 OBDII J1962 a doblarse cable plano femenino de Y 1




Asignación de Pin o perno hacia fuera

La asignación de perno o el perno hacia fuera puede ser como esto:



Enchufe masculino OBD2 OBD2 conector hembra 1 OBD2 conector hembra 2
2 2 2
4+5 4+5 4+5
6 6 6
7 7 7
10 10 10
14 14 14
15 15 15
16 16 16


En cuanto a este perno hacia fuera, el Pin 4 y el Pin 5 del varón y de los conectores hembra de OBD2 OBDII están conectados así como un alambre corto. El alambre negro en ambos cables principales está conectado con Pin 4 o Pin 5. Hay 9 pernos atados con alambre, pero hay 8 alambres de 26AWG en ambos cables principales.

La asignación de perno o el perno hacia fuera puede también ser como esto:



Enchufe masculino OBD2 OBD2 conector hembra 1 OBD2 conector hembra 2
1 1 1
2 2 2
3 3 3
4 4 4
5 5 5
6 6 6
7 7 7
8 8 8
9 9 9
10 10 10
11 11 11
12 12 12
13 13 13
14 14 14
15 15 15
16 16 16


En cuanto a este perno hacia fuera, los 16 pernos del varón de OBD2 OBD y los conectores hembra se atan con alambre, tan allí son 16 alambres de 26AWG en ambos cables principales.

La asignación de perno o el perno hacia fuera se puede también modificar para requisitos particulares según sus necesidades. Si no hay necesidad de más pernos de ser conectado, sugerimos que apenas conectemos los pernos necesarios que usted necesita y el precio pueda ser más bajo porque la materia prima y el coste laboral es más bajos.


Uso

Este cable de Y se utiliza para conectar la telemática, dispositivos de IoV, dispositivos de la gestión de la flota, perseguidores de OBD2 GPS, herramientas de programación de la PODER OBD2, herramientas de adaptación del ECU o herramientas de adaptación del funcionamiento del coche con los puertos de diagnóstico femeninos del 16-Pin OBD2 de los vehículos.



Hay solamente un puerto de diagnóstico femenino OBD2 en cada vehículo. Si usted quisiera conectar dos telemáticas o dispositivos de IoV con los puertos masculinos OBD2 en un vehículo, este varón de OBD2 OBDII a doblarse cable femenino del divisor Y puede ayudar a hacer esto. Este cable de Y parte el puerto de diagnóstico femenino original OBD2. Inserte el enchufe masculino OBD2 de este cable del divisor Y en el puerto de diagnóstico femenino OBD2 en el vehículo. Compruebe si la telemática o los dispositivos de IoV puede ser compatibles con el voltaje del vehículo (12V o 24V). ¡Es importante!



En algunos coches, los puertos de diagnóstico femeninos de OBD2 OBDII son cubiertos por las tapas. Si usted quisiera conectar e instalar la telemática algún OBD2 o los dispositivos de IoV a los puertos de diagnóstico femeninos de OBD2 OBDII en estos coches, este cable es perfecto para este uso. La pieza plástica overmolded de la inyección en los extremos de la hembra y de los conectores machos de 16-Pin OBD2 OBDII hace que el cable sale en 90 grados de ángulo recto. El overmold está con diseño delgado y el cable es plano y fino. Estas características hacen fácil conectar e instalar estas clases de la telemática OBD2 o de dispositivos de IoV a los puertos de diagnóstico femeninos de OBD2 OBDII en estos coches. Por otra parte, podemos también crear un overmold que haga el grueso total del enchufe masculino OBD2 (tenemos un enchufe masculino muy fino del enchufe OBD2, más fino y estándar de varón OBD2 en el mundo) después de overmolding solamente 19m m. Este enchufe masculino OBD2 de 19m m después de overmolding se puede insertar en los puertos de diagnóstico femeninos de OBD2 OBDII cubiertos por las tapas en la mayoría de los coches incluyendo el carrito de Volkswagen.

Este cable se puede también utilizar para conectar los dispositivos de diagnóstico OBD2 o los escáneres o a los lectores de código de falta (con el software apropiado).
