Datos del producto:
Pago y Envío Términos:
|
| Conector macho RP1226: | equivalente de Aptiv 54201416 | El cable: | 20AWG, cobre puro |
|---|---|---|---|
| Receptáculo femenino J1939: | equivalente de Deutsch HD10-9-1939P | Tipo del enchufe femenino J1939: | Tipo 1 |
| Pruebas: | el 100% abierto, cortocircuito y prueba del falta-alambre | Pernos o terminales: | cobre con el niquelado o el chapado en oro |
| Resaltar: | Cable RP1226,RP1226 a OBD2,14 pines rp1226 masculino a obd2 |
||

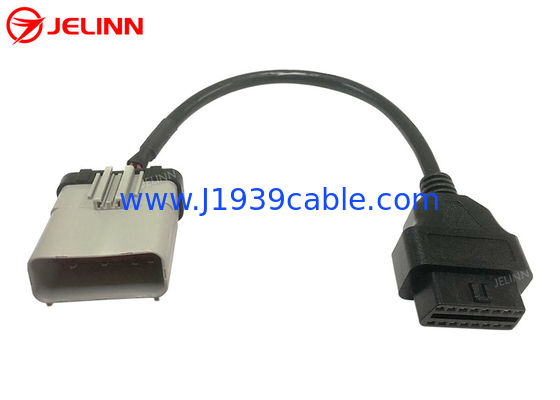

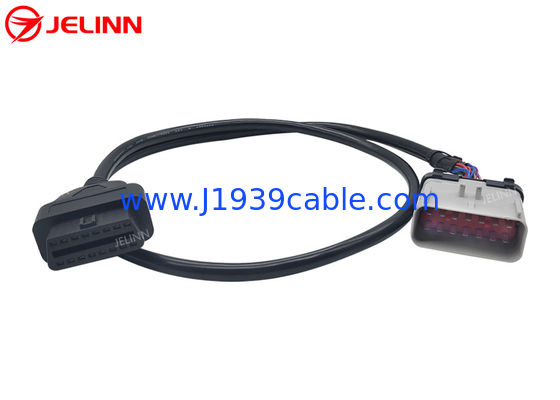

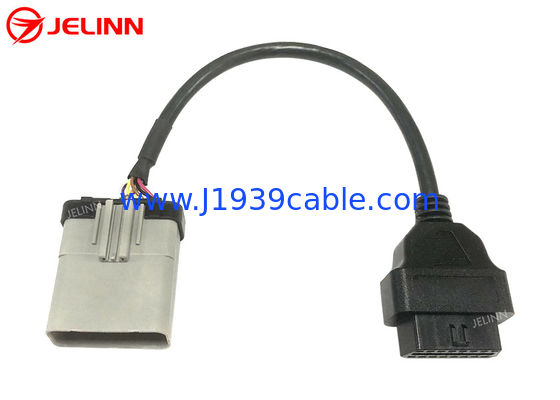

14 Pin RP1226 Cables masculino a OBD2 J1962 femenino para camiones pesados de 2019 y más nuevos
en América del Norte
Especificación
| Conector masculino RP1226 | el equivalente de Aptiv 54201416 |
| Conector femenino de 9 pines J1939 | equivalente de HD10-9-1939P alemán |
| Tipo de enchufe femenino de 9 pines J1939 | Tipo 1 |
| Color del tapón femenino de 9 pines J1939 | Negro |
| El cable | 20AWG, cobre puro |
| Material del conector masculino RP1226 | PA66 + fibra de vidrio |
| Materiales de9 pinesJ1939 enchufe femenino | PA66 + fibra de vidrio |
| Punto de salida (diagrama de cableado) | personalizado |
| Duración del cable | personalizado |
| Pinos o terminales | de cobre recubierto de níquel o oro |
| Resistencia de contacto | 3 ohmios como mucho. |
| Resistencia al aislamiento | 5 millones de ohmios por minuto. |
| Temperatura de trabajo | -25 °C ~ +85 °C |
| Pruebas | Pruebas 100% abiertas, cortas y con mal cableado |
| Tensión de ensayo | DC300V 5M ohm/10ms |
| Garantización | 1 año |
Punto de salida (diagrama de cableado)
En términos generales, el pin-out (diagrama de cableado) puede ser el siguiente.
Hay 4 cables de 20AWG en el cable.
| RP1226 hombre | Señales | 9-Pin J1939 hembra |
| 8 | En el suelo | A. No |
| 1 | Potencia de la batería | B. El trabajo |
| 2 | J1939, alto S-CAN | C. Las |
| 9 | J1939,S-CAN bajo | D |
A veces,el pin-out (diagrama de cableado) puedetambién sea como abajo.
Hay 6 cables de 20AWG en el cable.
| RP1226 hombre | Señales | 9-Pin J1939 hembra |
| 8 | En el suelo | A. No |
| 1 | Batería | B. El trabajo |
| 2 | J1939, alto S-CAN | C. Las |
| 9 | J1939,S-CAN bajo | D |
| 6 | J1708, alto nivel de CAN | F: el precio |
| 13 | J1708, bajo nivel de CAN | G. |
El pináculo (diagrama de cableado)También puede ser personalizado de acuerdo con las necesidades de los clientes.
Aplicación
De acuerdo con TMC (Consejo de Tecnología y Mantenimiento de la ATA) Recomendada Práctica RP1226 de Normalización de Mensajes, algunos camiones pesados de 2019 y más nuevos como Kenworth, Peterbilt, Volvo,Mack y Freightliner en América del Norte están equipados con un conector de accesorios en la cabina del lado del conductor detrás del salpicaderoEl propietario del camión puede consultar el manual del constructor de carrocería para más información.
Los ELD (dispositivos electrónicos de registro), los dispositivos telemáticos u otros dispositivos del mercado posventa que requieran datos de J1939, CAN o J1708 deben conectarse a este conector de accesorio RP1226.Las conexiones pueden no estar garantizadas..
Si se necesita un dispositivo que tenga un puerto J1939 de 9 pines para conectarse a un camión equipado con conector de accesorios RP1226 de 14 pines, se necesita este cable.
