Datos del producto:
Pago y Envío Términos:
|
| Conector macho RP1226: | equivalente de Aptiv 54201416 | Conector hembra RP1226: | equivalente de Aptiv 54201412 |
|---|---|---|---|
| Terminales de contacto: | cobre con el niquelado o el chapado en oro | Resistencia de contacto: | 3 ohmios de máximo |
| Resistencia al aislamiento: | minuto del ohmio de los 5M | Temperatura de trabajo: | −30℃ ~ +100℃ |
| Resaltar: | Cable RP1226,el cable rp1226 y,rp1226 14pin y cable |
||

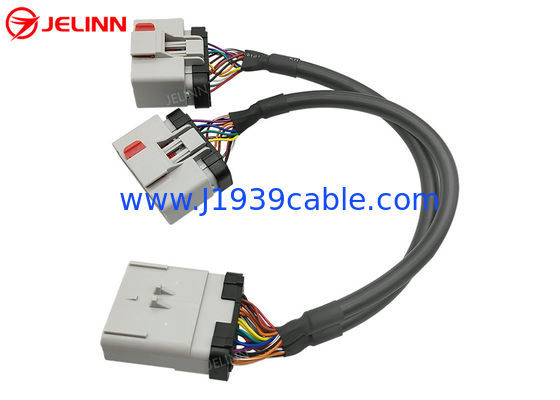

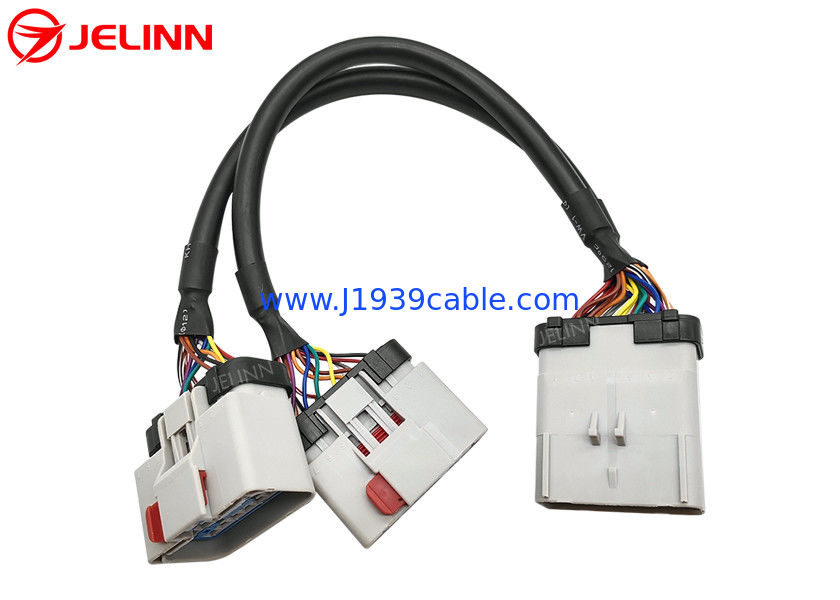

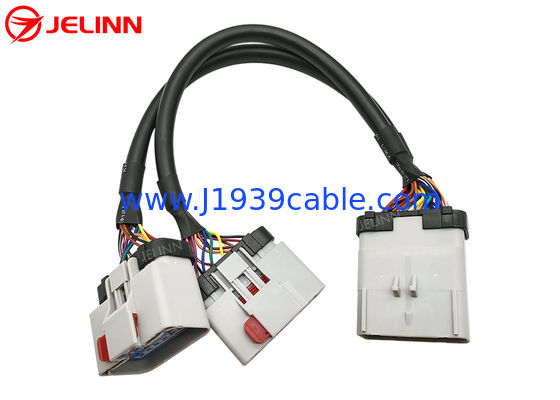

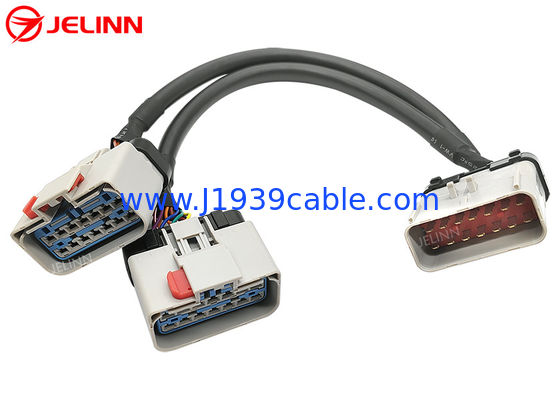

RP1226 14 pin 14 pin uno macho a doble mujer splitter Y cable
Especificación
| Conector masculino RP1226 | el equivalente de Aptiv 54201416 |
| Conector femenino RP1226 | el equivalente de Aptiv 54201412 |
| Conector femenino OBD2 | Estándar |
| El cable | 20AWG, cobre puro |
| Material del conector masculino RP1226 | PA66 + fibra de vidrio |
| Materiales deConector femenino OBD2 | PA66 + fibra de vidrio |
| Punto de salida (diagrama de cableado) | personalizado |
| Duración del cable | 33cm (13 pulgadas) o personalizado |
| Pinos o terminales | de cobre recubierto de níquel o oro |
| Resistencia de contacto | 3 ohmios como mucho. |
| Resistencia al aislamiento | 5 millones de ohmios por minuto. |
| Temperatura de trabajo | -30 °C ~ +100 °C |
| Pruebas | Pruebas 100% abiertas, cortas y sin cable |
| Garantización | 1 año |
Punto de salida (diagrama de cableado)
En términos generales, el pin-out (diagrama de cableado) puede ser el siguiente.
El brazo del cable entre el conector masculino RP1226 y el conector femenino RP1226 están completamente cableados.
Los 4 pines del conector femenino OBD2 están cableados.Hay 4 cables de 20AWG en el brazo del cable entre el conector masculino RP1226 y el conector femenino OBD2.
| RP1226 hombre | RP1226 mujer | Señales | OBD2 femenino |
| 8 | 8 | En el suelo | 4 o 5 |
| 1 | 1 | Potencia de la batería | 16 |
| 2 | 2 | J1939, alto S-CAN | 6 |
| 9 | 9 | J1939,S-CAN bajo | 14 |
| 3 | 3 | ||
| 4 | 4 | ||
| 5 | 5 | ||
| 6 | 6 | ||
| 7 | 7 | ||
| 10 | 10 | ||
| 11 | 11 | ||
| 12 | 12 | ||
| 13 | 13 | ||
| 14 | 14 |
A veces,el pin-out (diagrama de cableado) puedetambién sea como abajo.
El brazo del cable entre el conector masculino RP1226 y el conector femenino RP1226 están completamente cableados.
6 pines del conector femenino OBD2 están cableados.Hay 6 cables de 20AWG en el brazo del cable entre el conector masculino RP1226 y el conector femenino OBD2.
| RP1226 hombre | RP1226 mujer | Señales | OBD2 femenino |
| 8 | 8 | En el suelo | 4 o 5 |
| 1 | 1 | Batería | 16 |
| 2 | 2 | J1939, alto S-CAN | 6 |
| 9 | 9 | J1939,S-CAN bajo | 14 |
| 6 | 6 | J1708, alto nivel de CAN | 12 |
| 13 | 13 | J1708, bajo nivel de CAN | 13 |
| 3 | 3 | ||
| 4 | 4 | ||
| 5 | 5 | ||
| 7 | 7 | ||
| 10 | 10 | ||
| 11 | 11 | ||
| 12 | 12 | ||
| 14 | 14 |
El pináculo (diagrama de cableado)También puede ser personalizado de acuerdo con las necesidades de los clientes.
Aplicación
De acuerdo con TMC (Consejo de Tecnología y Mantenimiento de la ATA) Recomendada Práctica RP1226 de Normalización de Mensajes, algunos camiones pesados de 2019 y más nuevos como Kenworth, Peterbilt, Volvo,Mack y Freightliner en América del Norte están equipados con un conector de accesorios en la cabina del lado del conductor detrás del salpicaderoEl propietario del camión puede consultar el manual del constructor de carrocería para más información.
Los ELD (dispositivos electrónicos de registro), los dispositivos telemáticos u otros dispositivos del mercado posventa que requieran datos de J1939, CAN o J1708 deben conectarse a este conector de accesorio RP1226.Las conexiones pueden no estar garantizadas..
Si tiene un dispositivo con un puerto OBD2 de 16 pines y desea conectarlo a un camión equipado con conector de accesorios RP1226 de 14 pines, este cable es necesario.
Hay sólo un conector de accesorio RP1226 en el camión.Este cable Y es una buena opción..
