J1962 OBDII OBD2 Cables de separación Y masculino a OBD2 femenino y Volkswagen OBD2 femenino
Especificación
| Enchufe masculino OBD2 | normalizado, 12V/24V |
| Pinos de los enchufes masculinos del sistema OBD2 | de cobre, níquel o oro |
| Supermoldado del enchufe masculino OBD2 | recto |
| Conector femenino Volkswagen OBD2 | el equivalente del original |
| Conector femenino OBD2 común | estándar, con terminales KET |
| Los terminales de los conectores femeninos OBD2 | de cobre, níquel o oro |
| Supermoldado del conector femenino OBD2 | recto |
| Forma del cable | redondo |
| Material de la pieza sobremoldeada | El PVC |
| Material de los conectores masculinos y femeninos OBD2 | El PA66 |
| El cable | 26AWG, cobre puro |
| Duración del cable | personalizado |
| Asignación de pin o pin fuera | personalizado |
| Resistencia al aislamiento | 3 ohmios como mucho. |
| Resistencia de contacto | 5 millones de ohmios por minuto. |
| Tensión de ensayo | DC300V 5M ohm/10ms |
| Pruebas | Pruebas 100% abiertas, cortas y sin cable |
| Temperatura de trabajo | -25 °C ~ +85 °C |
| Garantización | 1 año |

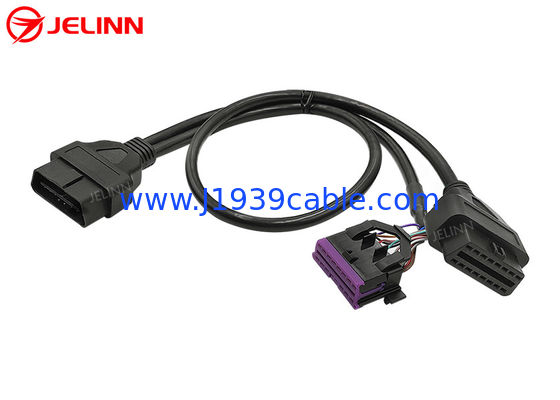

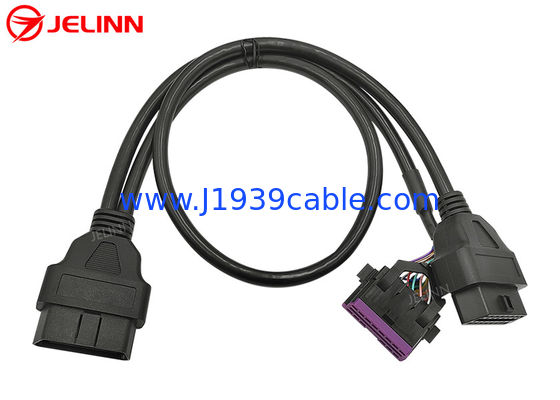

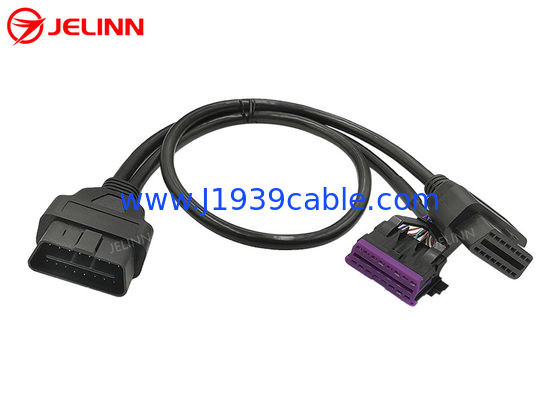

Este es un cable en Y con 3 extremos de un enchufe masculino OBD2, un conector femenino Volkswagen OBD2 de reemplazo y un conector femenino OBD2 común.
El conector femenino común OBD2 OBDII J1962 está equipado con terminales KET resistentes de calidad,que es más adecuado para un entorno de ensayo o diagnóstico en el que los dispositivos estén conectados y desconectados con frecuencia.
La parte de inyección de plástico sobremoldeada en los extremos de los conectores OBD2 OBDII de 16 pines para mujeres y hombres hace que el cable salga recto.
Podemos hacer diferentes moldes para los extremos de los conectores OBD2 OBDII femenino y masculino. If you don’t like the overmolds at the ends of OBD2 OBDII female and male connectors as shown in the pictures or you would like to have your own overmold with your company’s logo or you have special application requirements, podemos y tenemos la capacidad de hacer un nuevo molde para usted con un cargo razonable. Además, incluso podemos hacerlo gratis siempre y cuando la cantidad de pedido sea de 5000 piezas o más.
Hay un hueco en el deflector en el medio del enchufe masculino OBD2 OBDII. Este tipo de enchufe masculino OBD2 se puede conectar a puertos femeninos OBD2 de vehículos de 24V/12V.
Asignación de pin o pin fuera
La asignación del pin o pin out puede ser así:
| Enchufe masculino OBD2 | Conector femenino Volkswagen OBD2 | conector femenino OBD2 común |
| 1 | 1 | / |
| 2 | 2 | 2 |
| 3 | 3 | / |
| 4 + 5 | 4 + 5 | 4 + 5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | / |
| 9 | 9 | / |
| 10 | 10 | 10 |
| 11 | 11 | / |
| 12 | 12 | / |
| 13 | 13 | / |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
En cuanto a este pin out, el pin 4 y el pin 5 de los conectores masculinos y femeninos OBD2 OBDII están conectados entre sí con un cable corto.Hay 9 pines conectados, pero hay 8 cables de 26AWG en el cable desde el enchufe masculino OBD2 hasta el conector femenino OBD2 común.Así que hay 16 cables de 26AWG en el cable de OBD2 conector masculino a Volkswagen OBD2 conector femenino.
La asignación del pin o pin out también puede ser así:
| Enchufe masculino OBD2 | Conector femenino Volkswagen OBD2 | conector femenino OBD2 común |
| 1 | 1 | 1 |
| 2 | 2 | 2 |
| 3 | 3 | 3 |
| 4 | 4 | 4 |
| 5 | 5 | 5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | 8 |
| 9 | 9 | 9 |
| 10 | 10 | 10 |
| 11 | 11 | 11 |
| 12 | 12 | 12 |
| 13 | 13 | 13 |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
En cuanto a este pin, todos los 16 pines de los conectores OBD2 OBD masculino y femenino están cableados, por lo que hay 16 cables de 26AWG en ambos cables.
La asignación de pines o pin out también se puede personalizar según sus necesidades.Sugerimos que sólo conecte los pines necesarios que necesita y el precio puede ser más bajo porque la materia prima y el costo de la mano de obra es menor.
Aplicación
Este cable Y se utiliza para conectartelemática, dispositivos M2M, dispositivos IoV (Internet de vehículos), dispositivos de gestión de flotas, rastreadores GPS OBD2, herramientas de programación CAN OBD2,Herramientas de ajuste de ECU o herramientas de ajuste de rendimiento del vehículo a las puertas de diagnóstico femeninas OBD2 de 16 pines de los vehículos.
Este cable OBD2 OBDII Y permite la reubicación de puertos o la conexión de múltiples dispositivos telemáticos o IoV. Take the original Volkswagen OBD2 female diagnostic port off its original location with tools if necessary and then insert the OBD2 male plug at the end of this OBD2 Y cable into the original Volkswagen OBD2 female diagnostic portInstale el conector femenino de reemplazo Volkswagen OBD2 en un extremo de los extremos Y de nuevo a la ubicación original del puerto de diagnóstico femenino OBD2 en el automóvil.Luego se puede conectar un dispositivo telemático o IoV al conector femenino OBD2 común en el otro extremo de los extremos Y. You can also connect another telematics or tuning device to the OBD2 female connector which was installed at the original location or leave this OBD2 female connector available for diagnostic use in the futureSi deja disponible el conector femenino Volkswagen OBD2 de repuesto y luego oculta el dispositivo telemático o IoV conectado al conector femenino OBD2 común,entonces nadie sabría que has instalado estos dispositivos sin abrir el panel.
Este cable también se puede utilizar para conectar dispositivos de diagnóstico OBD2 o escáneres oLectores de código de fallo(con el software adecuado).
