Datos del producto:
Pago y Envío Términos:
|
| Pinos de los enchufes masculinos del sistema OBD2: | de cobre, níquel o oro | Los terminales del conector femenino OBD2: | de cobre, níquel o oro |
|---|---|---|---|
| Pruebas: | el 100% abierto, cortocircuito y prueba del falta-alambre | Voltaje de prueba: | DC300V los 5M ohm/10ms |
| Conector femenino Hyundai y Kia OBD2: | el equivalente del original | Material de la pieza sobremoldeada: | El PVC |
| Resaltar: | Cable de Kia OBD2 Y,Cable de Hyundai J1962 Y,Divisor J1962 |
||
OBD2 OBDII Hombre a Hyundai y Kia OBD2 Hembra y OBD2 Hembra cable de separación Y
Especificación
| Enchufe masculino OBD2 | normalidad |
| Pinos de los enchufes masculinos del sistema OBD2 | de cobre, níquel o oro |
| Supermoldado del enchufe masculino OBD2 | recto |
| Conector femenino Hyundai y Kia OBD2 | el equivalente del original |
| Conector femenino OBD2 común | estándar, con terminales KET |
| Los terminales de los conectores femeninos OBD2 | de cobre, níquel o oro |
| Supermoldado del conector femenino OBD2 | recto |
| Material de la pieza sobremoldeada | El PVC |
| Forma del cable | redondo |
| El cable | 26AWG, cobre puro |
| Material de los conectores masculinos y femeninos OBD2 | El PA66 |
| Asignación de pin o pin fuera | personalizado |
| Duración del cable | personalizado |
| Resistencia de contacto | 3 ohmios como mucho. |
| Resistencia al aislamiento | 5 millones de ohmios por minuto. |
| Temperatura de trabajo | -25 °C ~ +85 °C |
| Pruebas | Pruebas 100% abiertas, cortas y sin cable |
| Tensión de ensayo | DC300V 5M ohm/10ms |
| Garantización | 1 año |

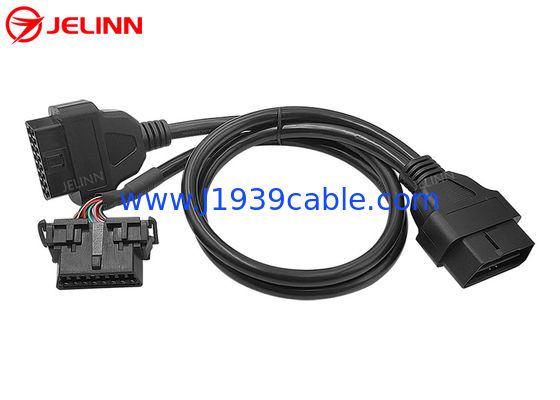

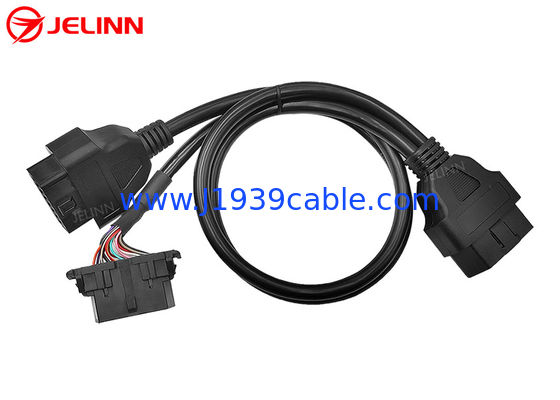

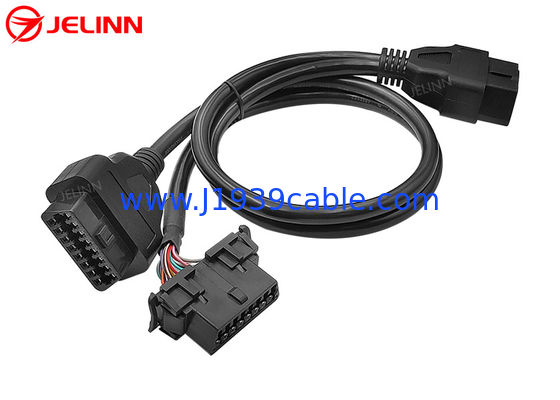

Este es un cable Y con 3 extremos de un enchufe masculino OBD2, un conector femenino Hyundai y Kia OBD2 de reemplazo y un conector femenino OBD2 común.
El conector femenino común OBD2 OBDII J1962 está equipado con terminales KET resistentes de calidad,que es más adecuado para un entorno de ensayo o diagnóstico en el que los dispositivos estén conectados y desconectados con frecuencia.
La parte de inyección de plástico sobremoldeada en los extremos de los conectores OBD2 OBDII de 16 pines para mujeres y hombres hace que el cable salga recto.
Podemos hacer diferentes moldes para los extremos de los conectores OBD2 OBDII femenino y masculino. If you don’t like the overmolds at the ends of OBD2 OBDII female and male connectors as shown in the pictures or you would like to have your own overmold with your company’s logo or you have special application requirements, podemos y tenemos la capacidad de hacer un nuevo molde para usted con un cargo razonable. Además, incluso podemos hacerlo gratis siempre y cuando la cantidad de pedido sea de 5000 piezas o más.
Asignación de pin o pin fuera
La asignación del pin o pin out puede ser así:
| Enchufe masculino OBD2 | Conector femenino Hyundai y Kia OBD2 | conector femenino OBD2 común |
| 1 | 1 | / |
| 2 | 2 | 2 |
| 3 | 3 | / |
| 4 + 5 | 4 + 5 | 4 + 5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | / |
| 9 | 9 | / |
| 10 | 10 | 10 |
| 11 | 11 | / |
| 12 | 12 | / |
| 13 | 13 | / |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
En cuanto a este pin out, el pin 4 y el pin 5 de los conectores masculinos y femeninos OBD2 OBDII están conectados entre sí con un cable corto.Hay 9 pines conectados, pero hay 8 cables de 26AWG en el cable desde el conector masculino OBD2 hasta el conector femenino OBD2 común.Así que hay 16 cables de 26AWG en el cable de OBD2 conector masculino a Hyundai y Kia OBD2 conector femenino.
La asignación del pin o pin out también puede ser así:
| Enchufe masculino OBD2 | Conector femenino Hyundai y Kia OBD2 | conector femenino OBD2 común |
| 1 | 1 | 1 |
| 2 | 2 | 2 |
| 3 | 3 | 3 |
| 4 | 4 | 4 |
| 5 | 5 | 5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | 8 |
| 9 | 9 | 9 |
| 10 | 10 | 10 |
| 11 | 11 | 11 |
| 12 | 12 | 12 |
| 13 | 13 | 13 |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
En cuanto a este pin, todos los 16 pines de los conectores OBD2 OBD masculino y femenino están cableados, por lo que hay 16 cables de 26AWG en ambos cables.
La asignación de pines o pin out también se puede personalizar según sus necesidades.Sugerimos que sólo conecte los pines necesarios que necesita y el precio puede ser más bajo porque la materia prima y el costo de la mano de obra es menor.
Aplicación
Este cable Y se utiliza para conectartelemática, dispositivos M2M, dispositivos IoV (Internet de vehículos), dispositivos de gestión de flotas, rastreadores GPS OBD2, herramientas de programación CAN OBD2,Herramientas de ajuste de ECU o herramientas de ajuste de rendimiento del vehículo a las puertas de diagnóstico femeninas OBD2 de 16 pines de los vehículos.
Este cable OBD2 OBDII Y permite la reubicación de puertos o la conexión de múltiples dispositivos telemáticos o IoV. Take the original Hyundai and Kia OBD2 female diagnostic port off its original location with tools if necessary and then insert the OBD2 male plug at the end of this OBD2 Y cable into the original Hyundai and Kia OBD2 female diagnostic portInstale el conector femenino Hyundai y Kia OBD2 de repuesto en un extremo de los extremos Y de nuevo a la ubicación original del puerto de diagnóstico femenino OBD2 en el automóvil.Luego se puede conectar un dispositivo telemático o IoV al conector femenino OBD2 común en el otro extremo de los extremos Y. You can also connect another telematics or tuning device to the OBD2 female connector which was installed at the original location or leave this OBD2 female connector available for diagnostic use in the futureSi deja el conector femenino Hyundai y Kia OBD2 disponible y luego oculta el dispositivo telemático o IoV conectado al conector femenino OBD2 común,entonces nadie sabría que has instalado estos dispositivos sin abrir el panel.
Este cable también se puede utilizar para conectar dispositivos de diagnóstico OBD2 o escáneres oLectores de código de fallo(con el software adecuado).
Envío de una consulta
Si no ha encontrado o no tiene tiempo para buscar los cables, adaptadores o conectores OBD2 OBDII, J1939 o J1708 en nuestro sitio web, no dude en decirnos qué cables OBD2 OBDII, J1939 o J1708,Adaptadores o conectores que usted necesita porEnvío de una consultaTambién podemos personalizar cualquier cable OBD2 OBDII, J1939 o J1708, adaptadores o conectores para usted.
