Datos del producto:
Pago y Envío Términos:
|
| Pinos de los enchufes masculinos del sistema OBD2: | de cobre, níquel o oro | Los terminales del conector femenino OBD2: | de cobre, níquel o oro |
|---|---|---|---|
| Conector femenino Renault OBD2: | el equivalente del original | Conector femenino OBD2 común: | estándar, con terminales KET |
| Pruebas: | el 100% abierto, cortocircuito y prueba del falta-alambre | Voltaje de prueba: | DC300V los 5M ohm/10ms |
| Resaltar: | Cable del divisor OBD2,Cable del OBD Y,Cable de Renault J1962 Y |
||
OBD2 OBDII Cables de separación Y masculino a Renault OBD2 femenino y OBD2 femenino
Especificación
| Enchufe masculino OBD2 | normalizado, 12V/24V |
| Pinos de los enchufes masculinos del sistema OBD2 | de cobre, níquel o oro |
| Supermoldado del enchufe masculino OBD2 | recto |
| Conector femenino Renault OBD2 | el equivalente del original |
| Conector femenino OBD2 común | estándar, con terminales KET |
| Los terminales de los conectores femeninos OBD2 | de cobre, níquel o oro |
| Supermoldado del conector femenino OBD2 | recto |
| Material de la pieza sobremoldeada | El PVC |
| Forma del cable | redondo |
| El cable | 26AWG, cobre puro |
| Material de los conectores masculinos y femeninos OBD2 | El PA66 |
| Asignación de pin o pin fuera | personalizado |
| Duración del cable | personalizado |
| Resistencia de contacto | 3 ohmios como mucho. |
| Resistencia al aislamiento | 5 millones de ohmios por minuto. |
| Temperatura de trabajo | -25 °C ~ +85 °C |
| Pruebas | Pruebas 100% abiertas, cortas y sin cable |
| Tensión de ensayo | DC300V 5M ohm/10ms |
| Garantización | 1 año |

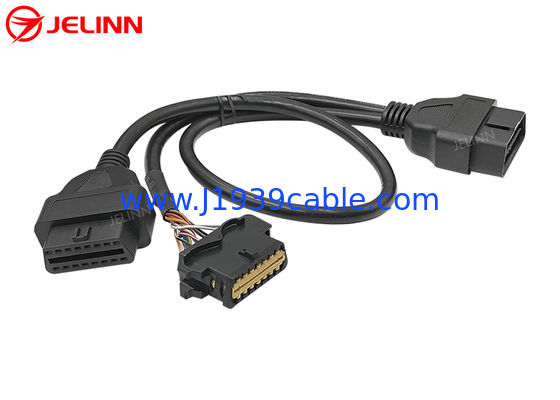

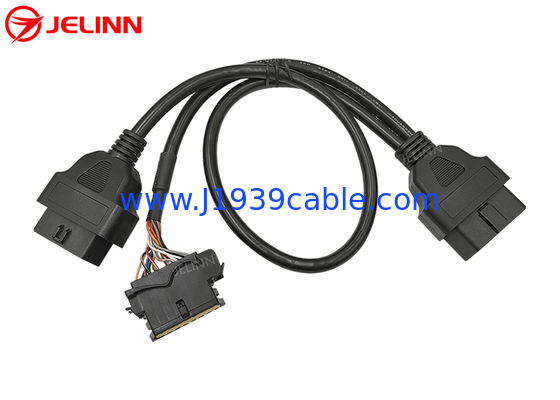

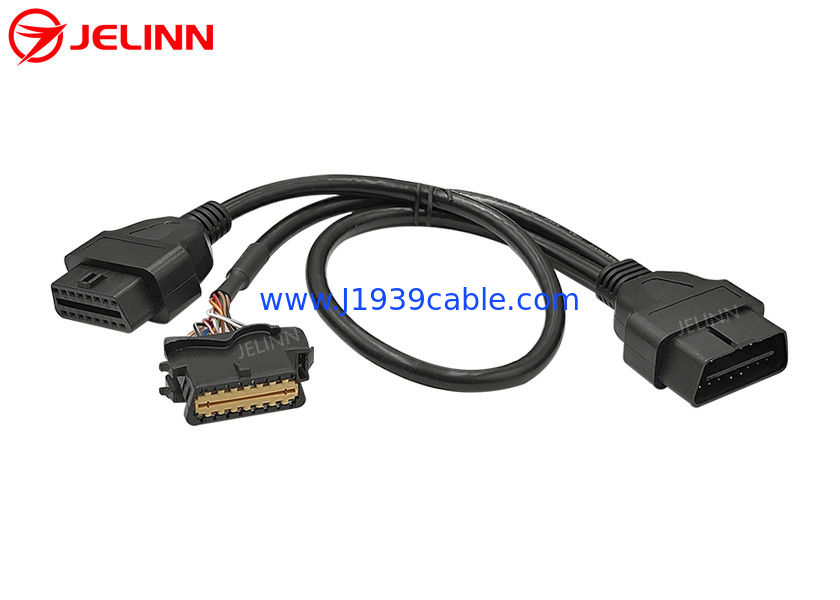

Este es un cable en Y con 3 extremos de un enchufe masculino OBD2, un conector femenino Renault OBD2 de reemplazo y un conector femenino OBD2 común.
El conector femenino común OBD2 OBDII J1962 está equipado con terminales KET resistentes de calidad,que es más adecuado para un entorno de ensayo o diagnóstico en el que los dispositivos estén conectados y desconectados con frecuencia.
Asignación de pin o pin fuera
La asignación del pin o pin out puede ser así:
| Enchufe masculino OBD2 | Conector femenino Renault OBD2 | conector femenino OBD2 común |
| 1 | 1 | / |
| 2 | 2 | 2 |
| 3 | 3 | / |
| 4 | 4 | 4 |
| 5 | 5 | / |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | / |
| 9 | 9 | / |
| 10 | 10 | 10 |
| 11 | 11 | / |
| 12 | 12 | / |
| 13 | 13 | / |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
Hay 8 pines conectados, por lo que hay 8 cables de 26AWG en el cable redondo desde el conector masculino OBD2 al conector femenino OBD2 común.Así que hay 16 cables de 26AWG en el cable de OBD2 conector masculino a Renault OBD2 conector femenino.
La asignación del pin o pin out también puede ser así:
| Enchufe masculino OBD2 | Conector femenino Renault OBD2 | conector femenino OBD2 común |
| 1 | 1 | 1 |
| 2 | 2 | 2 |
| 3 | 3 | 3 |
| 4 | 4 | 4 |
| 5 | 5 | 5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | 8 |
| 9 | 9 | 9 |
| 10 | 10 | 10 |
| 11 | 11 | 11 |
| 12 | 12 | 12 |
| 13 | 13 | 13 |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
En cuanto a este pin, los 16 pines de los conectores OBD2 OBD masculino y femenino están cableados, por lo que hay 16 cables de 26AWG en ambos cables redondos.
Aplicación
Este cable Y se utiliza para conectartelemática, rastreadores GPS OBD2, herramientas de programación OBD2 CAN, herramientas de ajuste de la ECU o herramientas de ajuste del rendimiento del vehículo a los puertos de diagnóstico femeninos OBD2 de los vehículos.
Este cable OBD2 OBDII Y permite la reubicación de puertos o la conexión de múltiples dispositivos telemáticos o IoV. Take the original Renault OBD2 female diagnostic port off its original location with tools if necessary and then insert the OBD2 male plug at the end of this OBD2 Y cable into the original Renault OBD2 female diagnostic portInstale el conector femenino Renault OBD2 de repuesto en un extremo del extremo Y de nuevo a la ubicación original del puerto de diagnóstico femenino OBD2 en el automóvil.Luego se puede conectar un dispositivo telemático o IoV al conector femenino OBD2 común en el otro extremo de los extremos Y. You can also connect another telematics or tuning device to the OBD2 female connector which was installed at the original location or leave this OBD2 female connector available for diagnostic use in the future.
Envío de una consulta
Si no ha encontrado o no tiene tiempo para buscar los cables OBD2 OBDII, 9-Pin J1939 o 6-Pin J1708 cables, adaptadores o conectores en nuestro sitio web, no dude en hacernos saber lo que OBD2 OBDII,Cables de 9 pines J1939 o de 6 pines J1708, adaptadores o conectores que usted necesita porEnvío de una consultaTambién podemos personalizar cualquier cable OBD2 OBDII, 9-Pin J1939 o 6-Pin J1708, adaptadores o conectores para usted.
