Datos del producto:
Pago y Envío Términos:
|
| Pinos de los enchufes masculinos del sistema OBD2: | de cobre, níquel o oro | Los terminales del conector femenino OBD2: | de cobre, níquel o oro |
|---|---|---|---|
| Conector femenino de Chevrolet OBD2: | el equivalente del original | Conector femenino OBD2 común: | estándar, con terminales KET |
| Pruebas: | el 100% abierto, cortocircuito y prueba del falta-alambre | Material de la pieza sobremoldeada: | El PVC |
| Resaltar: | Cable del OBD Y,Cable de Chevrolet OBD2 Y,Cable de Chevrolet J1962 Y |
||
OBD OBDII Hombre a Chevrolet OBD2 Femenino y OBD2 Hombre Divididor de cable Y
Especificación
| Enchufe masculino OBD2 | normalizado, 12V/24V |
| Pinos de los enchufes masculinos del sistema OBD2 | de cobre, níquel o oro |
| Supermoldado del enchufe masculino OBD2 | recto |
| Conector femenino de Chevrolet OBD2 | el equivalente del original |
| Conector femenino OBD2 común | estándar, con terminales KET |
| Los terminales de los conectores femeninos OBD2 | de cobre, níquel o oro |
| Supermoldado del conector femenino OBD2 | recto |
| Material de la pieza sobremoldeada | El PVC |
| Forma del cable | redondo |
| El cable | 26AWG, cobre puro |
| Material de los conectores masculinos y femeninos OBD2 | El PA66 |
| Asignación de pin o pin fuera | personalizado |
| Duración del cable | personalizado |
| Resistencia de contacto | 3 ohmios como mucho. |
| Resistencia al aislamiento | 5 millones de ohmios por minuto. |
| Temperatura de trabajo | -25 °C ~ +85 °C |
| Pruebas | Pruebas 100% abiertas, cortas y sin cable |
| Tensión de ensayo | DC300V 5M ohm/10ms |
| Garantización | 1 año |

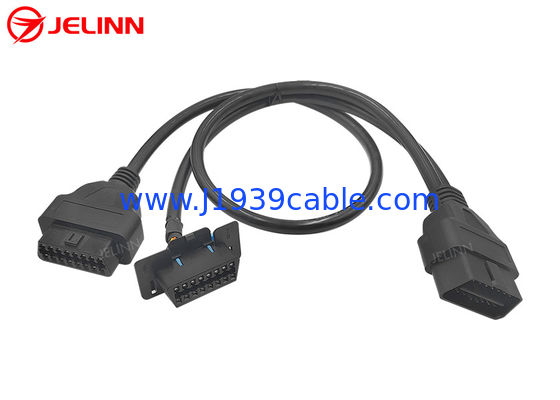

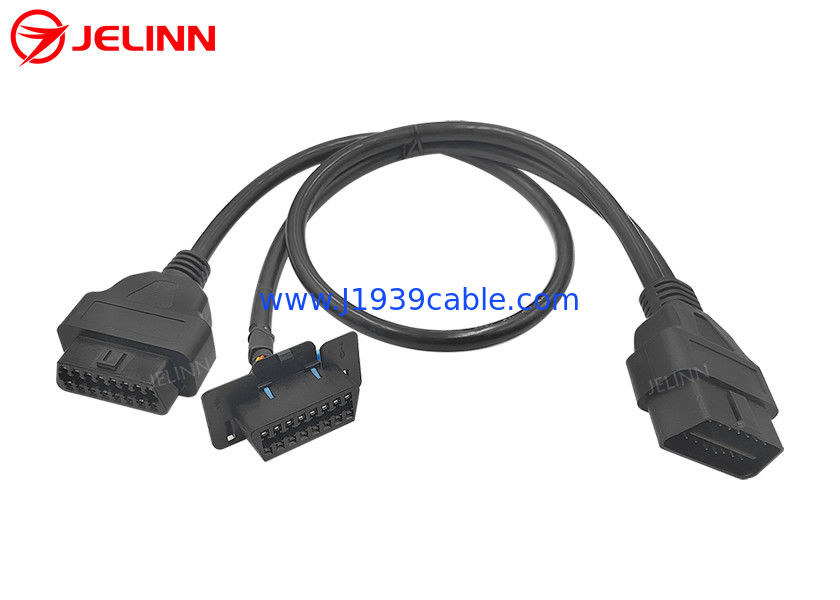

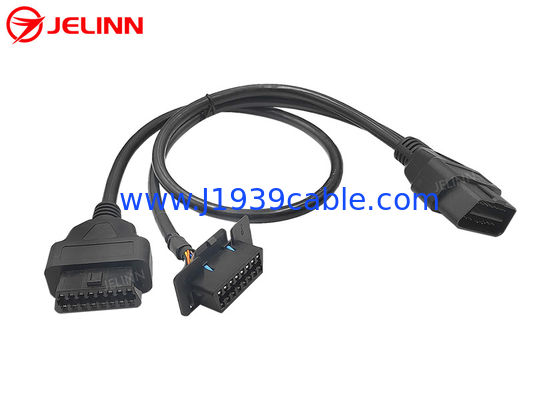

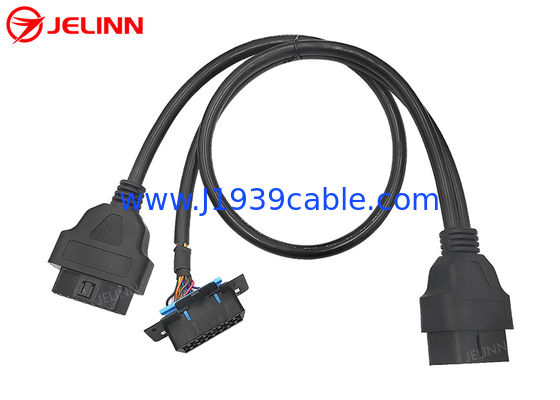

Este es un cable Y con 3 extremos de un conector masculino OBD2, un conector femenino Chevrolet OBD2 de reemplazo y un conector femenino OBD2 común.
El conector femenino común OBD2 OBDII J1962 está equipado con terminales KET resistentes de calidad,que es más adecuado para un entorno de ensayo o diagnóstico en el que los dispositivos estén conectados y desconectados con frecuencia.
La parte de inyección de plástico sobremoldeada en los extremos de los conectores OBD2 OBDII de 16 pines para mujeres y hombres hace que el cable salga recto.
Asignación de pin o pin fuera
La asignación del pin o pin out puede ser así:
| Enchufe masculino OBD2 | Conector femenino de Chevrolet OBD2 | conector femenino OBD2 común |
| 1 | 1 | / |
| 2 | 2 | 2 |
| 3 | 3 | / |
| 4 | 4 | 4 |
| 5 | 5 | / |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | / |
| 9 | 9 | / |
| 10 | 10 | 10 |
| 11 | 11 | / |
| 12 | 12 | / |
| 13 | 13 | / |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
En cuanto a este pin, los cables negros en ambos cables redondos están conectados al pin 4 de los conectores OBD2 OBDII masculino y femenino.Así que hay 8 cables de 26AWG en el cable redondo de OBD2 conector masculino a conector femenino OBD2 comúnTodos los 16 pines del conector masculino OBD2 al conector femenino Chevrolet están cableados, por lo que hay 16 cables de 26AWG en el cable del conector masculino OBD2 al conector femenino Chevrolet OBD2.
La asignación del pin o pin out también puede ser así:
| Enchufe masculino OBD2 | Conector femenino de Chevrolet OBD2 | conector femenino OBD2 común |
| 1 | 1 | 1 |
| 2 | 2 | 2 |
| 3 | 3 | 3 |
| 4 | 4 | 4 |
| 5 | 5 | 5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | 8 |
| 9 | 9 | 9 |
| 10 | 10 | 10 |
| 11 | 11 | 11 |
| 12 | 12 | 12 |
| 13 | 13 | 13 |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
En cuanto a este pin, los 16 pines de los conectores masculinos y femeninos de OBD2 están cableados, por lo que hay 16 cables de 26AWG en ambos cables redondos.
La asignación de pines o pin out también se puede personalizar según sus necesidades.
Aplicación
Este cable Y se utiliza para conectartelemática, dispositivos IoV (Internet of Vehicles), dispositivos de gestión de flotas, rastreadores GPS OBD2, herramientas de ajuste de la ECU o herramientas de ajuste del rendimiento del vehículo a los puertos de diagnóstico femeninos OBD2 de los vehículos.
Este cable OBD2 OBDII Y permite la reubicación de puertos o la conexión de múltiples dispositivos telemáticos o IoV. Take the original Chevrolet OBD2 female diagnostic port off its original location with tools if necessary and then insert the OBD2 male plug at the end of this OBD2 Y cable into the original Chevrolet OBD2 female diagnostic portInstale el conector femenino de reemplazo Chevrolet OBD2 en un extremo de los extremos Y de nuevo a la ubicación original del puerto de diagnóstico femenino OBD2 en el automóvil.Luego se puede conectar un dispositivo telemático o IoV al conector femenino OBD2 común en el otro extremo de los extremos Y. You can also connect another telematics or tuning device to the OBD2 female connector which was installed at the original location or leave this OBD2 female connector available for diagnostic use in the futureSi deja disponible el conector femenino Chevrolet OBD2 de repuesto y luego oculta el dispositivo telemático o IoV conectado al conector femenino OBD2 común,entonces nadie sabría que has instalado estos dispositivos sin abrir el panel.
