Datos del producto:
Pago y Envío Términos:
|
| Pinos de los enchufes masculinos del sistema OBD2: | de cobre, níquel o oro | Los terminales del conector femenino OBD2: | de cobre, níquel o oro |
|---|---|---|---|
| Conector femenino BMW OBD2: | el equivalente del original | Conector femenino OBD2 común: | estándar, con terminales KET |
| Supermoldado del enchufe masculino OBD2: | Es recto. | Supermoldado del conector femenino OBD2: | Es recto. |
| Resaltar: | Cable de BMW J1962 Y,Cable del divisor J1962,Cable de BMW OBD2 Y |
||
OBD2 OBDII Cables de separación Y masculino a BMW OBD2 femenino y OBD2 femenino
Especificación
| Enchufe masculino OBD2 | normalidad |
| Pinos de los enchufes masculinos del sistema OBD2 | de cobre, níquel o oro |
| Supermoldado del enchufe masculino OBD2 | recto |
| Conector femenino BMW OBD2 | el equivalente del original |
| Conector femenino OBD2 común | normalidad |
| Los terminales de los conectores femeninos OBD2 | Marca KET, de cobre, níquel o oro |
| Supermoldado del conector femenino OBD2 | recto |
| Material de la pieza sobremoldeada | El PVC |
| Forma del cable | redondo |
| El cable | 26AWG, cobre puro |
| Material de los conectores masculinos y femeninos OBD2 | El PA66 |
| Asignación de pin o pin fuera | personalizado |
| Duración del cable | personalizado |
| Resistencia de contacto | 3 ohmios como mucho. |
| Resistencia al aislamiento | 5 millones de ohmios por minuto. |
| Temperatura de trabajo | -25 °C ~ +85 °C |
| Pruebas | Pruebas 100% abiertas, cortas y sin cable |
| Tensión de ensayo | DC300V 5M ohm/10ms |
| Garantización | 1 año |

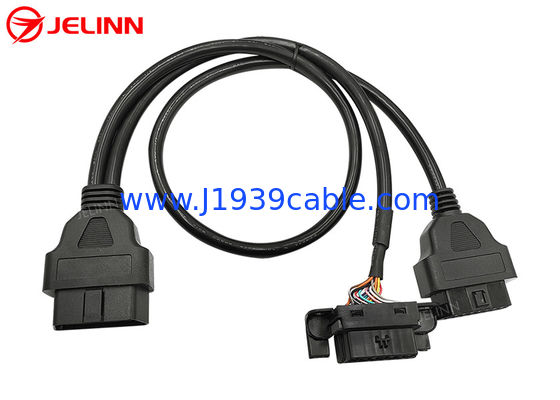

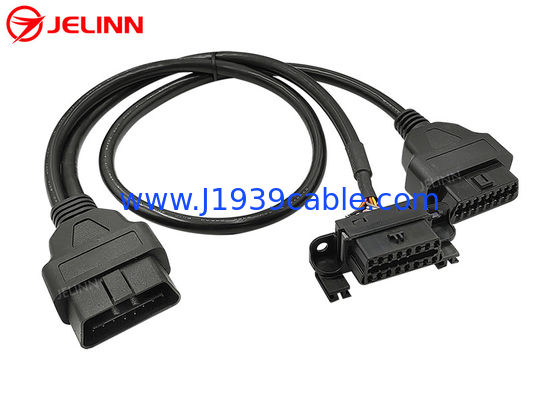

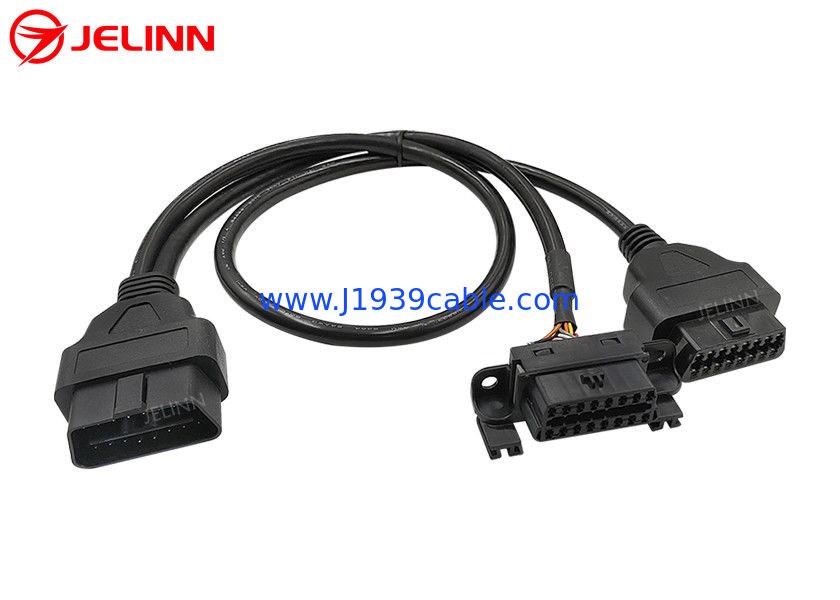

Este es un cable Y con 3 extremos de un enchufe masculino OBD2, un conector femenino de reemplazo BMW OBD2 y un conector femenino OBD2 común.
El conector femenino común OBD2 OBDII J1962 está equipado con terminales KET resistentes de calidad,que es más adecuado para un entorno de ensayo o diagnóstico en el que los dispositivos estén conectados y desconectados con frecuencia.
Hay un hueco en el deflector en el medio del enchufe masculino OBD2 OBDII. Este tipo de enchufe masculino OBD2 se puede conectar a puertos femeninos OBD2 de vehículos de 24V/12V.
La parte de inyección de plástico sobremoldeada en los extremos de los conectores OBD2 OBDII de 16 pines para mujeres y hombres hace que el cable salga recto.
Asignación de pin o pin fuera
La asignación del pin o pin out puede ser así:
| Enchufe masculino OBD2 | Conector femenino BMW OBD2 | conector femenino OBD2 común |
| 1 | 1 | / |
| 2 | 2 | 2 |
| 3 | 3 | / |
| 4 + 5 | 4 + 5 | 4 + 5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | / |
| 9 | 9 | / |
| 10 | 10 | 10 |
| 11 | 11 | / |
| 12 | 12 | / |
| 13 | 13 | / |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
En cuanto a este pin out, el pin 4 y el pin 5 de los conectores masculinos y femeninos OBD2 OBDII están conectados entre sí con un cable corto.Hay 9 pines conectados, pero hay 8 cables de 26AWG en el cable desde el conector masculino OBD2 al conector femenino OBD2 común.Así que hay 16 cables de 26AWG en el cable de OBD2 conector masculino a BMW OBD2 conector femenino.
La asignación del pin o pin out también puede ser así:
| Enchufe masculino OBD2 | Conector femenino BMW OBD2 | conector femenino OBD2 común |
| 1 | 1 | 1 |
| 2 | 2 | 2 |
| 3 | 3 | 3 |
| 4 | 4 | 4 |
| 5 | 5 | 5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | 8 |
| 9 | 9 | 9 |
| 10 | 10 | 10 |
| 11 | 11 | 11 |
| 12 | 12 | 12 |
| 13 | 13 | 13 |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
En cuanto a este pin, los 16 pines de los conectores OBD2 OBD masculino y femenino están cableados, por lo que hay 16 cables de 26AWG en ambos cables redondos.
Aplicación
Este cable Y se utiliza para conectartelemática, dispositivos IoV, dispositivos de gestión de flotas, rastreadores GPS OBD2, herramientas de ajuste de la ECU o herramientas de ajuste del rendimiento del vehículo a las puertas de diagnóstico femeninas OBD2 de los vehículos.
Este cable OBD2 OBDII Y permite la reubicación de puertos o la conexión de múltiples dispositivos telemáticos o IoV. Take the original BMW OBD2 female diagnostic port off its original location with tools if necessary and then insert the OBD2 male plug at the end of this OBD2 Y cable into the original BMW OBD2 female diagnostic port. Instale el conector femenino de reemplazo BMW OBD2 en un extremo de los extremos Y de nuevo a la ubicación original del puerto de diagnóstico femenino OBD2 en el automóvil.Luego se puede conectar un dispositivo telemático o IoV al conector femenino OBD2 común en el otro extremo de los extremos Y. You can also connect another telematics or tuning device to the OBD2 female connector which was installed at the original location or leave this OBD2 female connector available for diagnostic use in the futureSi deja disponible el conector femenino BMW OBD2 de repuesto y luego oculta el dispositivo telemático o IoV conectado al conector femenino OBD2 común,entonces nadie sabría que has instalado estos dispositivos sin abrir el panel.
