Datos del producto:
Pago y Envío Términos:
|
| Pinos de los enchufes masculinos del sistema OBD2: | de cobre, níquel o oro | Los terminales del conector femenino OBD2: | de cobre, níquel o oro |
|---|---|---|---|
| Pruebas: | el 100% abierto, cortocircuito y prueba del falta-alambre | El cable: | 26AWG, cobre puro |
| Resaltar: | Divisor OBD2,Cable de J1962 Y,OBD2 cable del fllat y |
||
OBD2 OBDII 16 Pin J1962 Ángulo recto de cable Y plano de macho a doble hembra
Especificación
| Enchufe masculino OBD2 | normalidad |
| Pinos de los enchufes masculinos del sistema OBD2 | de cobre, níquel o oro |
| Supermoldado del enchufe masculino OBD2 | diseño delgado, ángulo recto de 90 grados |
| Conectores femeninos OBD2 | normalidad |
| Los terminales de los conectores femeninos OBD2 | de cobre, níquel o oro |
| Supermoldado del conector femenino OBD2 | diseño delgado, ángulo recto de 90 grados |
| Material de la pieza sobremoldeada | El PVC |
| Forma del cable | plano, delgado |
| El cable | 26AWG, cobre puro |
| Material de los conectores masculinos y femeninos OBD2 | El PA66 |
| Asignación de pin o pin fuera | personalizado |
| Duración del cable | personalizado |
| Resistencia de contacto | 3 ohmios como mucho. |
| Resistencia al aislamiento | 5 millones de ohmios por minuto. |
| Temperatura de trabajo | -25 °C ~ +85 °C |
| Pruebas | Pruebas 100% abiertas, cortas y sin cable |
| Tensión de ensayo | DC300V 5M ohm/10ms |
| Garantización | 1 año |

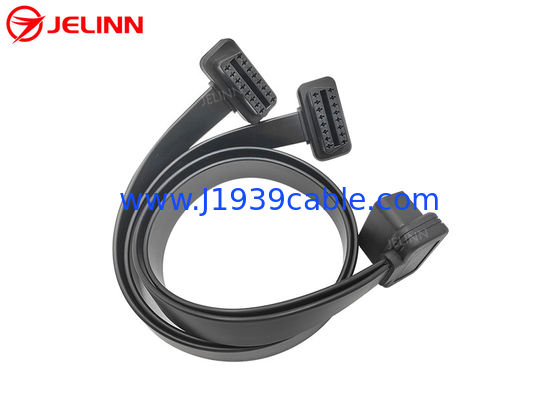

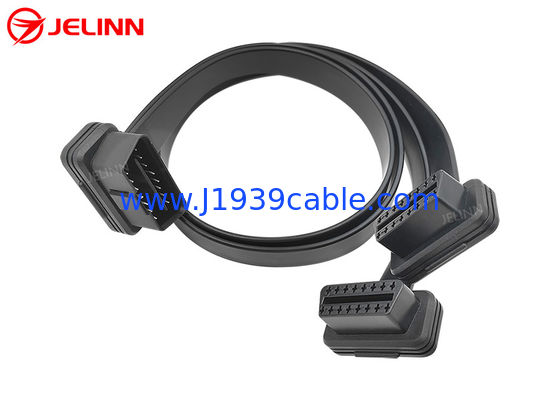

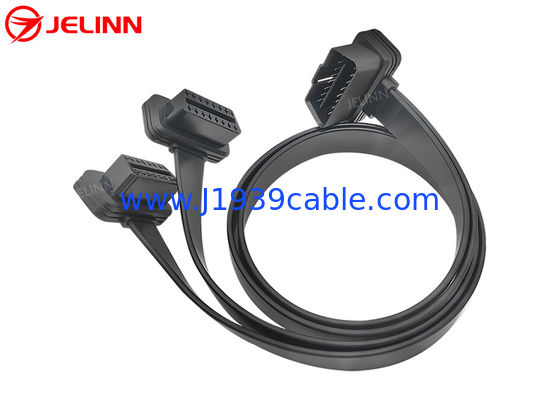

Este es un cable Y con 3 extremos de un conector OBD2 masculino y dos conectores OBD2 femeninos.
Podemos hacer diferentes moldes para los extremos de los conectores OBD2 OBDII femenino y masculino. If you don’t like the overmolds at the ends of OBD2 OBDII female and male connectors as shown in the pictures or you would like to have your own overmold with your company’s logo or you have special application requirements, podemos y tenemos la capacidad de hacer un nuevo molde para usted con un cargo razonable. Además, incluso podemos hacerlo gratis siempre y cuando la cantidad de pedido sea de 5000 piezas o más.
Asignación de pin o pin fuera
La asignación del pin o pin out puede ser así:
| Enchufe masculino OBD2 | Conector femenino OBD2 1 | Conector OBD2 femenino 2 |
| 2 | 2 | 2 |
| 4 + 5 | 4 + 5 | 4 + 5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 10 | 10 | 10 |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
En cuanto a este pin de salida, el pin 4 y el pin 5 de los conectores masculinos y femeninos OBD2 OBDII están conectados entre sí con un cable corto.Hay 9 pines conectados, pero hay 8 cables de 26AWG en ambos cables principales.
La asignación del pin o pin out también puede ser así:
| Enchufe masculino OBD2 | Conector femenino OBD2 1 | Conector OBD2 femenino 2 |
| 1 | 1 | 1 |
| 2 | 2 | 2 |
| 3 | 3 | 3 |
| 4 | 4 | 4 |
| 5 | 5 | 5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | 8 |
| 9 | 9 | 9 |
| 10 | 10 | 10 |
| 11 | 11 | 11 |
| 12 | 12 | 12 |
| 13 | 13 | 13 |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
En cuanto a este pin, todos los 16 pines de los conectores OBD2 OBD masculino y femenino están cableados, por lo que hay 16 cables de 26AWG en ambos cables principales.
La asignación de pines o pin out también se puede personalizar según sus necesidades.Sugerimos que sólo conecte los pines necesarios que necesita y el precio puede ser más bajo porque la materia prima y el costo de la mano de obra es menor.
Aplicación
Este cable Y se utiliza para conectartelemática, dispositivos IoV, dispositivos de gestión de flotas, rastreadores GPS OBD2, herramientas de programación OBD2 CAN, herramientas de ajuste de la ECU o herramientas de ajuste del rendimiento del vehículo a los puertos de diagnóstico OBD2 femeninos de 16 pines de los vehículos.
Si desea conectar dos dispositivos telemáticos o IoV con puertos masculinos OBD2 en un vehículo,este cable OBD2 OBDII de doble divisor masculino a doble femenino Y puede ayudar a hacer esto. Este cable Y divide el puerto de diagnóstico femenino OBD2 original. Inserte el enchufe masculino OBD2 de este cable de división Y en el puerto de diagnóstico femenino OBD2 del vehículo.Compruebe si los dispositivos telemáticos o IoV pueden ser compatibles con la tensión del vehículo (12V o 24V)¡Es muy importante!
En algunos automóviles, los puertos de diagnóstico femeninos OBD2 OBDII están cubiertos por tapas.Si desea conectar e instalar algunos dispositivos telemáticos OBD2 o IoV a los puertos de diagnóstico OBD2 OBDII femenino en estos cochesLa parte de inyección de plástico sobremoldeada en los extremos de los conectores OBDII de 16 pines OBD2 femenino y masculino hace que el cable salga en un ángulo recto de 90 grados.El molde es delgado y el cable es plano y delgado.Estas características facilitan la conexión e instalación de este tipo de dispositivos telemáticos OBD2 o IoV a los puertos de diagnóstico femeninos OBD2 OBDII en estos automóviles.También podemos crear un molde que hace que el grosor total de la OBD2 macho enchufe (tenemos un muy delgado OBD2 macho enchufe, el tapón masculino OBD2 más delgado y estándar del mundo) después de un sobremoldado de sólo 19 mm.Este tapón masculino OBD2 de 19 mm después del moldeado puede insertarse en los puertos de diagnóstico femeninos OBD2 OBDII cubiertos por tapas en la mayoría de los automóviles, incluido el Volkswagen Caddy.
Este cable también se puede utilizar para conectar dispositivos de diagnóstico OBD2 o escáneres oLectores de código de fallo(con el software adecuado).
Envío de una consulta
Si no ha encontrado o no tiene tiempo para buscar los cables OBD2 OBDII, 9-Pin J1939 o 6-Pin J1708 cables, adaptadores o conectores en nuestro sitio web, no dude en hacernos saber lo que OBD2 OBDII,Cables de 9 pines J1939 o de 6 pines J1708, adaptadores o conectores que usted necesita porEnvío de una consultaTambién podemos personalizar cualquier cable OBD2 OBDII, 9-Pin J1939 o 6-Pin J1708, adaptadores o conectores para usted.
