La hembra verde del Pin J1939 de Deutsch 9 al reborde masculino del cuadrado J1939 y al varón roscado J1939 partió el cable de Y

La hembra verde del Pin J1939 de Deutsch 9 al reborde masculino del cuadrado J1939 y al varón roscado J1939 partió el cable de Y

Green Deutsch 9 Pin J1939 Female to J1939 Male Square Flange and Threaded J1939 Male Split Y Cable
Green Deutsch 9 Pin J1939 Female to J1939 Male Square Flange and Threaded J1939 Male Split Y Cable Green Deutsch 9 Pin J1939 Female to J1939 Male Square Flange and Threaded J1939 Male Split Y Cable

Ampliación de imagen :  La hembra verde del Pin J1939 de Deutsch 9 al reborde masculino del cuadrado J1939 y al varón roscado J1939 partió el cable de Y Mejor precio

Datos del producto:
Lugar de origen: China
Nombre de la marca: OEM
Certificación: RoHS
Número de modelo: J1939
Pago y Envío Términos:
Cantidad de orden mínima: 100 piezas
Precio: Please email us for prices
Detalles de empaquetado: Bolsos y entonces cartones del PE
Tiempo de entrega: 3-30 días laborables
Condiciones de pago: T/T, Payoneer, Western Union, Paypal, L/C
Capacidad de la fuente: 50.000 PCS por mes
Descripción detallada del producto
Alambre: 18AWG, cobre puro Conector hembra J1939: equivalente de Deutsch HD16-9-1939S-P080
Tipo del conector hembra J1939: Tipo - 2 J1939 receptáculo masculino 1: equivalente de Deutsch HD10-9-1939P-P080
J1939 receptáculo masculino 2: equivalente de Deutsch HD10-9-1939P-BP03 Tipo de los receptáculos masculinos J1939: Tipo - 2
Prueba: el 100% abierto, cortocircuito y prueba del mis-alambre Voltaje de prueba: DC300V los 5M ohm/10ms
Alta luz:

cable del divisor de obd2 y

,

cable de transmisión del divisor de y

La hembra verde del Pin J1939 de Deutsch 9 al reborde masculino del cuadrado J1939 y al varón roscado J1939 partió el cable de Y


Especificación



Conector hembra J1939 equivalente de Deutsch HD16-9-1939S-P080
Tipo del conector hembra J1939 Tipo - 2
J1939 receptáculo masculino 1 equivalente de Deutsch HD10-9-1939P-P080
J1939 receptáculo masculino 2 equivalente de Deutsch HD10-9-1939P-BP03
Tipo de los receptáculos masculinos J1939 Tipo - 2
Alambre 18AWG, cobre puro
Material de los conectores J1939 PA66 + fibra de vidrio
Asignación de Pin o pinout modificado para requisitos particulares
Longitud de cable modificado para requisitos particulares
Pernos o terminales de cobre, niquelado o dorado
Resistencia de contacto máximo de 3 ohmios.
Resistencia de aislamiento ohmio de los 5M mínimo.
Temperatura de trabajo −25℃ ~ +85℃
Prueba el 100% abierto, cortocircuito y prueba del mis-alambre
Voltaje de prueba DC300V los 5M ohm/10ms
Garantía 1 año





Abrimos los moldes plásticos de los conectores, de los zócalos, de los enchufes y de los receptáculos. Los alambres de cobre puros de la calidad 18AWG se emplean para fabricar estos cables. Podemos hacer siempre los cables con conectividad y durabilidad excelentes.



El conector hembra J1939 está con un anillo de cierre. Girando el anillo de cierre después de tapar asegura que no vendrá el conector desenchufado accidentalmente.



El extremo de los enchufes femeninos y masculinos del Pin de Deutsch 9 se puede overmolded o no, según sus necesidades. Si los extremos overmolded, los cables son más robustos y durables. Si no overmolded, el precio puede ser más bajo porque se ahorra la materia prima y el coste de la mano de obra.

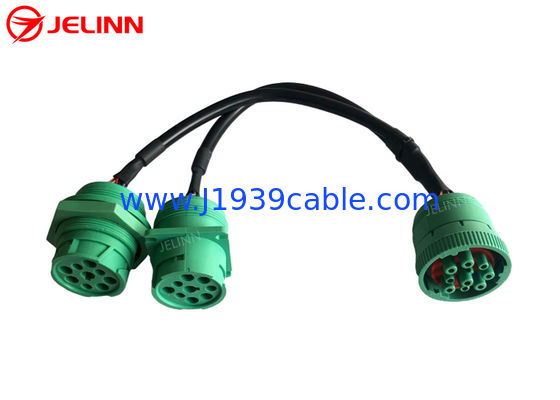

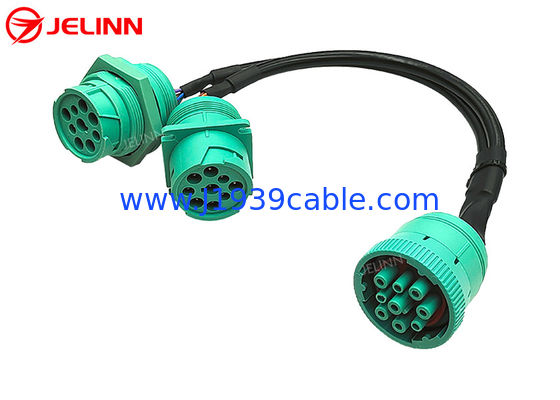

La hembra verde del Pin J1939 de Deutsch 9 al reborde masculino del cuadrado J1939 y al varón roscado J1939 partió el cable de Y 0

Overmolded

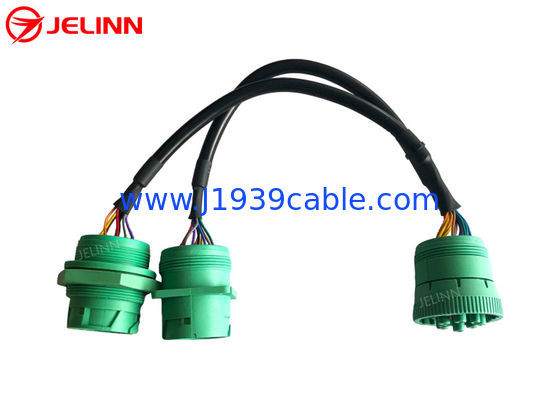

La hembra verde del Pin J1939 de Deutsch 9 al reborde masculino del cuadrado J1939 y al varón roscado J1939 partió el cable de Y 1

No overmolded





El conector hembra del Pin de Deutsch 9 de este cable es el tipo - 2, su Pin F está tan con el diámetro del smalller como Pin C y Pin J. Type 2 conectores hembra J1939 puede ser insertado en tipo 1 o tipo - 2 receptáculos masculinos J1939.



La hembra verde del Pin J1939 de Deutsch 9 al reborde masculino del cuadrado J1939 y al varón roscado J1939 partió el cable de Y 2





Uno de los receptáculos masculinos J1939 es campo común roscado del estilo del soporte de la contratuerca en los camiones de Paccar (Kenworth, Peterbilt, estrella occidental).



Asignación de Pin o pinout



En la mayoría de los casos, los 9 pernos del varón J1939 y los conectores hembra están conectados, tan allí son 9 alambres de 18AWG en el cable. Si no hay necesidad de los 9 pernos de ser conectado, el precio puede ser más bajo porque la materia prima y el coste de la mano de obra pueden ser más bajos.


La asignación de perno o el pinout se puede también modificar para requisitos particulares según sus necesidades.


Uso

Hay solamente un puerto de diagnóstico J1939 en un camión. Si usted quiere conectar dos dispositivos con el puerto J1939 con el camión al mismo tiempo, este cable de la fractura Y del Pin J1939 de Deutsch 9 es necesario. Puede conectar ELDs (dispositivos de registración electrónicos, tales como ZETA de Cummins, el eLog o KeepTruckin ELD del Garmin), los dispositivos de diagnóstico o los escáneres o los lectores de código de falta con el camión.



Este Pin J1939 de Deutsch 9 partió el cable de Y permite la relocalización o la conexión portuaria de dispositivos múltiples. Este cable de Y está para los vehículos comerciales resistentes (tales como algún Freightliner Cascadias y otros) que tienen el puerto de diagnóstico del perno J1939 9 adyacente al pedal de embrague o en una cierta otra ubicación incómoda. Está también para los vehículos comerciales que requieren los dispositivos múltiples estén conectados con el puerto de diagnóstico del perno J1939 9. Este cable de Y parte el puerto de diagnóstico J1939, permitiendo un puerto J1939 en la ubicación original y el otro conectado con un ELD u otro dispositivo que tenga un puerto J1939.



Este cable se puede utilizar en la mayoría de los camiones diesel tales como Kenworth, internacional, Freightliner, Isuzu, Hino, Mack, Peterbilt, Oshkosh, Sterling, Volvo, caballo de labranza, Navist y estrella occidental.
