Datos del producto:
Pago y Envío Términos:
|
Conector hembra J1939: | equivalente de Deutsch HD16-9-1939S | J1939 receptáculo masculino 1: | equivalente de Deutsch HD10-9-1939P |
---|---|---|---|
J1939 receptáculo masculino 2: | equivalente de Deutsch HD10-9-1939P-B022 | Alambre: | 20AWG, cobre puro |
Tipo del conector hembra J1939: | Tipo 1 | Tipo de los receptáculos masculinos J1939: | Tipo 1 |
Resistencia de contacto: | máximo de 3 ohmios. | Resistencia de aislamiento: | ohmio de los 5M mínimo. |
Voltaje de prueba: | DC300V los 5M ohm/10ms | ||
Alta luz: | Cable de DC300V J1939 Y,Hembra al cable del varón J1939 Y,Conector de Overmolded J1939 Y |

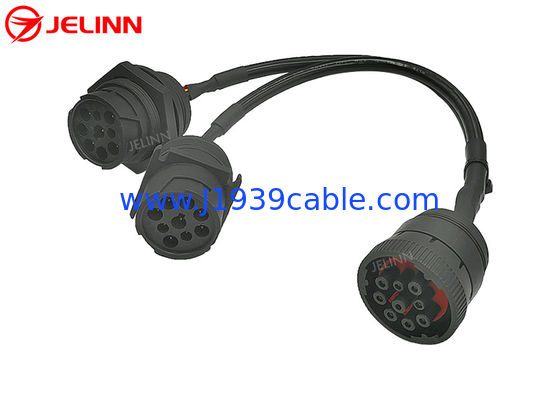

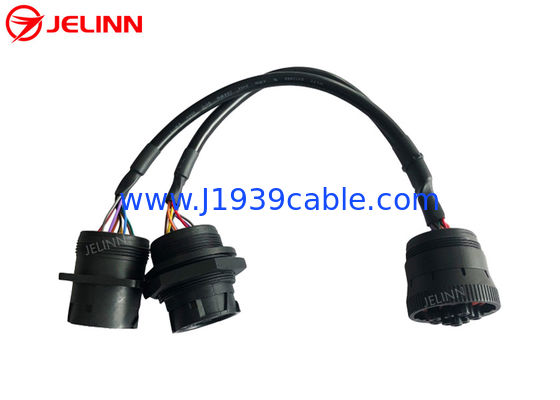

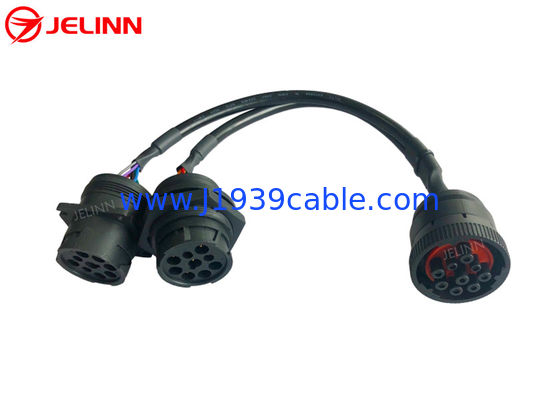

hembra de 9-Pin J1939 al cable cuadrado masculino roscado del divisor Y del varón J1939 y del reborde J1939
Especificación
Conector hembra J1939 | equivalente de Deutsch HD16-9-1939S |
Tipo del conector hembra J1939 | Tipo 1 |
Tipo de los receptáculos masculinos J1939 | Tipo 1 |
J1939 receptáculo masculino 1 | equivalente de Deutsch HD10-9-1939P |
J1939 receptáculo masculino 2 | equivalente de Deutsch HD10-9-1939P-B022 |
Alambre | 20AWG, cobre puro |
Material de los conectores J1939 | PA66 + fibra de vidrio |
Pernos o terminales | de cobre, niquelado o dorado |
Resistencia de contacto | máximo de 3 ohmios. |
Resistencia de aislamiento | ohmio de los 5M mínimo. |
Temperatura de trabajo | −25℃ ~ +85℃ |
Asignación de Pin o perno hacia fuera | modificado para requisitos particulares |
Longitud de cable | modificado para requisitos particulares |
Prueba | el 100% abierto, cortocircuito y prueba del mis-alambre |
Voltaje de prueba | DC300V los 5M ohm/10ms |
Garantía | 1 año |
El extremo de la hembra y de los conectores machos de Deutsch 9-Pin se puede overmolded o no, según sus necesidades.
Overmolded
No overmolded
El Deutsch 9 receptáculos masculinos del Pin es tipo 1, así que su Pin F está con un diámetro más grande. Tipo 1 o tipo - 2 enchufes femeninos J1939 se pueden insertar en los receptáculos masculinos del tipo 1 J1939.
Uno de los receptáculos masculinos J1939 es campo común roscado del estilo del soporte de la contratuerca en los camiones de Paccar (Kenworth, Peterbilt, estrella occidental).
Asignación de Pin o perno hacia fuera
En la mayoría de los casos, los 9 pernos del varón J1939 y los conectores hembra están conectados, tan allí son 9 alambres de 20AWG en el cable.
La asignación de perno o el pinout se puede también modificar para requisitos particulares según sus necesidades.
Uso
Hay solamente un puerto de diagnóstico J1939 en camiones. Si usted quiere conectar dos dispositivos con el puerto J1939 con el camión al mismo tiempo, este cable del adaptador en Y del Pin J1939 de Deutsch 9 es necesario. Puede conectar ELDs (dispositivos de registración electrónicos, tales como ZETA de Cummins, el eLog o KeepTruckin ELD del Garmin), los dispositivos de diagnóstico o los escáneres o los lectores de código de falta con el camión.
Este cable se puede utilizar en la mayoría de los camiones diesel tales como Kenworth, internacional, Freightliner, Isuzu, Hino, Mack, Peterbilt, Oshkosh, Sterling, Volvo, caballo de labranza, Navist y estrella occidental.
