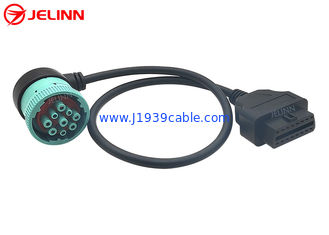

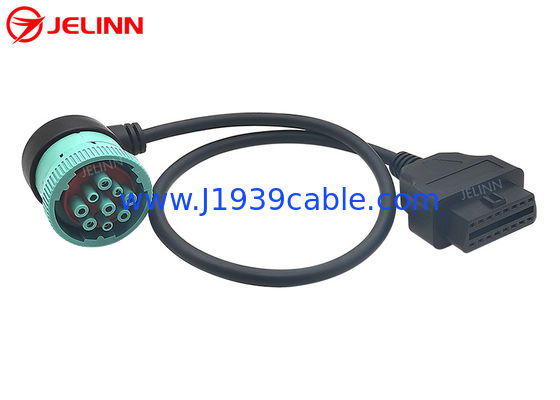

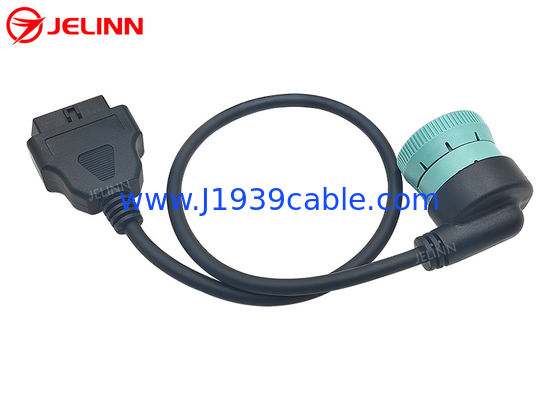

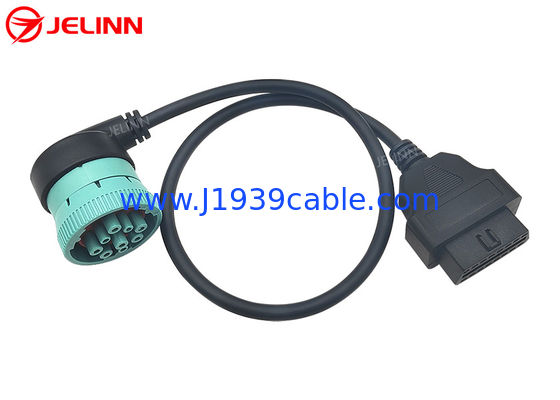

Hembra verde de ángulo recto de J1939 Deutsch 9-Pin a J1962 OBD2 16 Pin Female Cable

Hembra verde de ángulo recto de J1939 Deutsch 9-Pin a J1962 OBD2 16 Pin Female Cable

Right Angle Green J1939 Deutsch 9-Pin Female to J1962 OBD2 16 Pin Female Cable
Right Angle Green J1939 Deutsch 9-Pin Female to J1962 OBD2 16 Pin Female Cable Right Angle Green J1939 Deutsch 9-Pin Female to J1962 OBD2 16 Pin Female Cable

Ampliación de imagen :  Hembra verde de ángulo recto de J1939 Deutsch 9-Pin a J1962 OBD2 16 Pin Female Cable Mejor precio

Datos del producto:
Lugar de origen: China
Nombre de la marca: OEM
Certificación: RoHS
Número de modelo: J1939
Pago y Envío Términos:
Cantidad de orden mínima: 100 piezas
Precio: Please email us for prices
Detalles de empaquetado: Bolsos y entonces cartones del PE
Tiempo de entrega: 3-30 días laborables
Condiciones de pago: T/T, Payoneer, Western Union, Paypal, L/C
Capacidad de la fuente: 50.000 PCS por mes
Descripción detallada del producto
Alambre: 20AWG, cobre puro Asignación de Pin o perno hacia fuera: modificado para requisitos particulares
Enchufe femenino J1939: equivalente de Deutsch HD16-9-1939S-P080 Tipo del enchufe femenino J1939: Tipo - 2
Color del enchufe femenino J1939: Verde Temperatura de trabajo: −25℃ ~ +85℃
Alta luz:

cable de deutsch de 9 pernos

,

cable redondo de 9 pernos

Hembra verde de ángulo recto de J1939 Deutsch 9-Pin a J1962 OBD2 16 Pin Female Cable



Especificación



Enchufe femenino J1939 equivalente de Deutsch HD16-9-1939S-P080
Tipo del enchufe femenino J1939 Tipo - 2
Color del enchufe femenino J1939 Verde
Alambre 20AWG, cobre puro
Material del enchufe J1939 PA66 + fibra de vidrio
Material del enchufe de OBD2 OBDII PA66
Asignación de Pin o perno hacia fuera modificado para requisitos particulares
Longitud de cable modificado para requisitos particulares
Pernos o terminales de cobre, niquelado o dorado
Resistencia de contacto máximo de 3 ohmios.
Resistencia de aislamiento ohmio de los 5M mínimo.
Temperatura de trabajo −25℃ ~ +85℃
Prueba el 100% abierto, cortocircuito y prueba del mis-alambre
Voltaje de prueba DC300V los 5M ohm/10ms
Garantía 1 año





El enchufe femenino de J1939 Deutsch 9-Pin es verde. El extremo del zócalo femenino J1939 es los 90 grados de ángulo recto, que puede ayudar a ahorrar un cierto espacio al conectar e instalando los dispositivos de la telemática.



El conector hembra del Pin de J1939 Deutsch 9 es el tipo - 2, su Pin F está tan con el diámetro del smalller como tipo del Pin C y del J. - 2 Pin de J1939 Deutsch 9 que los enchufes femeninos pueden ser compatibles con el tipo 1 o el tipo - 2 J1939 Deutsch 9 enchufes masculinos del Pin.

Hembra verde de ángulo recto de J1939 Deutsch 9-Pin a J1962 OBD2 16 Pin Female Cable 0




Asignación de Pin o perno hacia fuera

Hablando en términos generales, la asignación de perno o el perno hacia fuera será como esto (4 pernos que se conectarán):


Hembra OBD2 Señal Hembra J1939
5 Tierra
16 Batería B
6 J1939, CAN-H C
14 J1939, CAN-L D


A veces, la asignación de perno o el perno hacia fuera puede también ser como esto (6 pernos que se conectarán):


Hembra OBD2 Señal Hembra J1939
5 Tierra
16 Batería B
6 J1939, CAN-H C
14 J1939, CAN-L D
2 J1708-H F
10 J1708-L G



A veces, la asignación de perno o el perno hacia fuera puede también ser como esto (6 pernos que se conectarán):


Hembra OBD2 Señal Hembra J1939
5 Tierra
16 Batería B
6 J1939, CAN-H C
14 J1939, CAN-L D
12 J1708-H F
13 J1708-L G




El cable de alambre 6 también incluye el cableado para las líneas J1708. Si usted no necesita los alambres J1708, es mejor no conectarlos pues las líneas añadidas pueden interferir a veces con la operación de algunos perseguidores de GPS.

La asignación de perno o el perno hacia fuera se puede también modificar para requisitos particulares según sus necesidades.


Uso

Esto es un cable entre el conector pin de Deutsch 9 de la ronda J1939 (lado del equipo de prueba - compañeros al vehículo J1939) y OBD2 un conector pin del estilo 16 (lado femenino del vehículo - los compañeros con un conector de prueba OBD2). J1939 +/- las líneas de datos están conectados con la PODER +/- las líneas, y el poder y las líneas de tierra también están conectados.

El uso común es conectar la telemática, la gestión de la flota o los dispositivos de trueque tales como perseguidores de GPS con los vehículos comerciales resistentes que tienen conectores de Deutsch de la ronda 9-pin. Las líneas eléctricas están conectadas apropiadamente para proporcionar poder al perseguidor.

Este cable también permitirá que una herramienta de la exploración OBD2 o un lector de código de falta (con el software apropiado) conecte con el conector redondo J1939. Tenga en cuenta que la mayoría del software OBD2 y de los escáneres están basados en la lectura PIDs, que son únicos parámetros. J1939 es un protocolo basado PGN, donde cada PGN contiene parámetros múltiples. Su herramienta de la exploración debe poder dirigir PGNs si es trabajar con este cable.


Envío de una investigación

Si usted no ha encontrado ni tiene tiempo para buscar los cables J1939, OBD2 o J1708, los adaptadores o los conectores en nuestra página web, no dude en dejar para saber qué cables J1939, OBD2 o J1708, los adaptadores o los conectores usted necesitan enviando una investigación (si usted tiene una imagen, por favor la atamos en la investigación). Podemos también modificar cualquier cable J1939, OBD2 o J1708, los adaptadores o los conectores para requisitos particulares para usted.
