Varón verde del Pin J1939 de Deutsch 9 al cable del varón del Pin de J1962 OBD2 OBDII 16

Varón verde del Pin J1939 de Deutsch 9 al cable del varón del Pin de J1962 OBD2 OBDII 16

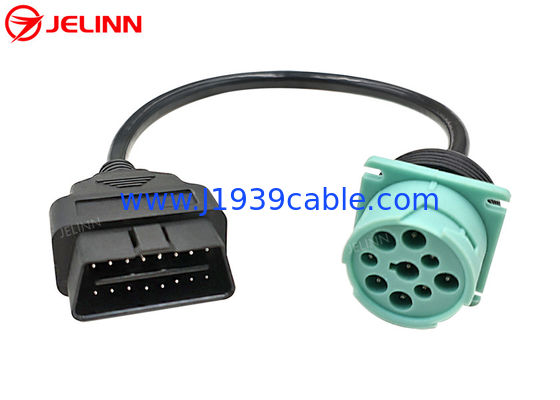

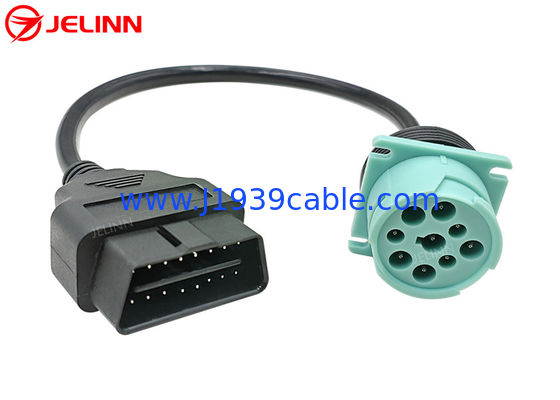

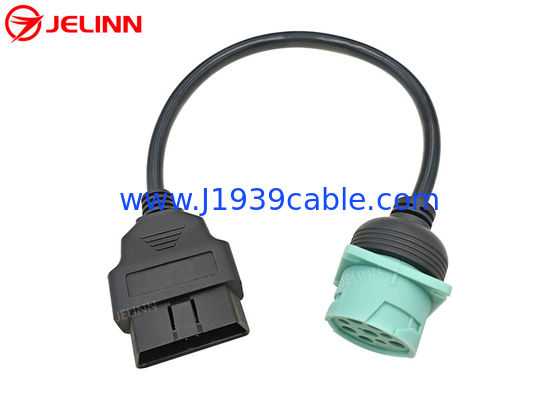

Green Deutsch 9 Pin J1939 Male to J1962 OBD2 OBDII 16 Pin Male Cable
Green Deutsch 9 Pin J1939 Male to J1962 OBD2 OBDII 16 Pin Male Cable Green Deutsch 9 Pin J1939 Male to J1962 OBD2 OBDII 16 Pin Male Cable

Ampliación de imagen :  Varón verde del Pin J1939 de Deutsch 9 al cable del varón del Pin de J1962 OBD2 OBDII 16 Mejor precio

Datos del producto:
Lugar de origen: China
Nombre de la marca: OEM
Certificación: RoHS
Número de modelo: J1939
Pago y Envío Términos:
Cantidad de orden mínima: 100 piezas
Precio: Please email us for prices
Detalles de empaquetado: Bolsos y entonces cartones del PE
Tiempo de entrega: 3-30 días laborables
Condiciones de pago: T/T, Payoneer, Western Union, Paypal, L/C
Capacidad de la fuente: 50.000 PCS por mes
Descripción detallada del producto
Alambre: 20AWG, cobre puro Asignación de Pin o perno hacia fuera: modificado para requisitos particulares
Receptáculo masculino J1939: equivalente de Deutsch HD10-9-1939P-P080 Tipo del enchufe masculino J1939: Tipo - 2
Prueba: el 100% abierto, cortocircuito y prueba del falta-alambre Voltaje de prueba: DC300V los 5M ohm/10ms
Alta luz:

perno 9 a OBDII

,

Varón J1939 al varón OBD2

,

9 varón de deutsch J1939 del perno al cable masculino del obd

Varón verde del Pin J1939 de Deutsch 9 al cable del varón del Pin de J1962 OBD2 OBDII 16


Especificación



conector macho de 9-Pin J1939 equivalente de Deutsch HD10-9-1939P-P080
Tipo de enchufe masculino de 9-Pin J1939 Tipo - 2
Color del enchufe masculino de 9-Pin J1939 Verde
Alambre 20AWG, cobre puro
Material del enchufe masculino de 9-Pin J1939 PA66 + fibra de vidrio
Material del enchufe masculino OBD2 PA66
Asignación de Pin o perno hacia fuera modificado para requisitos particulares
Longitud de cable modificado para requisitos particulares
Pernos o terminales cobre, niquelado o dorado
Resistencia de contacto máximo de 3 ohmios.
Resistencia de aislamiento ohmio Min. de los 5M.
Temperatura de trabajo −25℃ ~ +85℃
Prueba pruebas 100% abierto, cortas y del mis-alambre
Voltaje de la prueba DC300V los 5M ohm/10ms
Garantía 1 año




Hicimos los moldes plásticos de los conectores, de los zócalos, de los enchufes y de los receptáculos. los alambres de cobre puros de la calidad 20AWG se emplean para fabricar estos cables. Podemos hacer siempre los cables con conectividad y durabilidad excelentes.



El extremo del conector macho de Deutsch 9-Pin J1939 se puede overmolded o no, según sus necesidades. Si los extremos overmolded, los cables son más robustos y durables. Si no overmolded, el precio puede ser más bajo porque se ahorra la materia prima y el coste de la mano de obra.

El conector macho del Pin de Deutsch 9 en este cable es tipo - 2, así que su Pin F está con el diámetro del smalller como Pin C y Pin J.


Asignación de Pin o perno hacia fuera

Hablando en términos generales, la asignación de perno o el perno hacia fuera será como esto (4 pernos conectados):



Varón OBD2 Señal varón de 9-Pin J1939
4 o 5 Tierra A
16 Batería B
6 J1939, CAN-H C
14 J1939, CAN-L D


A veces, la asignación de perno o el perno hacia fuera puede también ser como esto (6 pernos conectados):


Varón OBD2 Señal varón de 9-Pin J1939
4 o 5 Tierra A
16 Batería B
6 J1939, CAN-H C
14 J1939, CAN-L D
2 J1708-H F
10 J1708-L G



La asignación de perno o el perno hacia fuera se puede también modificar para requisitos particulares según sus necesidades. Si no hay necesidad de más pernos de ser conectado, sugerimos que apenas conectemos los pernos necesarios que usted necesita. Si más pernos están conectados, el precio del cable será más alto porque la materia prima y el coste de la mano de obra serán más altos.


Uso

Este cable conectará el tipo de 8 o 9 Pin - 2 dispositivos tales como ELDs (dispositivos de registración electrónicos) 16 al puerto de diagnóstico del estilo del Pin OBD2 encontraron en Volvo y los camiones de Mack fijan 2013 que tienen el puerto del perno de OBD-II 16 en rociada.

Si usted tiene un dispositivo que se diseñe para tapar en diagnósticos del perno del verde 9 los puertos redondos en los camiones pesados, este cable trabajará para que usted conecte que dispositivo con 16 el tipo conector encontrado en 2013 y camiones más nuevos del perno OBD2 de Volvo y de Mack.

Usted puede conectar 16 el enchufe masculino del perno OBD2 de este cable en el puerto de los diagnósticos del perno de su camión 16. El perno del verde 9 en el otro extremo entonces aceptará algún ELDs que tiene los 8 O 9 enchufes redondos de la posición.

Este cable del adaptador también permite que una herramienta de la exploración J1939 (un escáner diseñado para tapar en el conector redondo de Deutch del perno J1939 9 en un vehículo) sea utilizada con un vehículo equipado J1939 que utilice un conector estándar del estilo OBD2.
