Datos del producto:
Pago y Envío Términos:
|
| J1939 enchufe femenino: | el equivalente del alemán HD16-9-1939S-P080 | Tipo de conexión femenina J1939: | Tipo 2 |
|---|---|---|---|
| El cable: | 20AWG, cobre puro | Temperatura de trabajo: | -25 °C ~ +85 °C |
| Pernos o terminales: | de cobre, níquel o oro | Resistencia al aislamiento: | 5 millones de ohmios por minuto. |
| Resaltar: | Dispositivo de encendido pt30,dispositivo de registro electrónico,pt30 fuego |
||

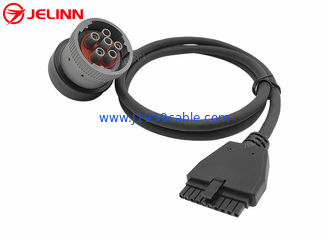

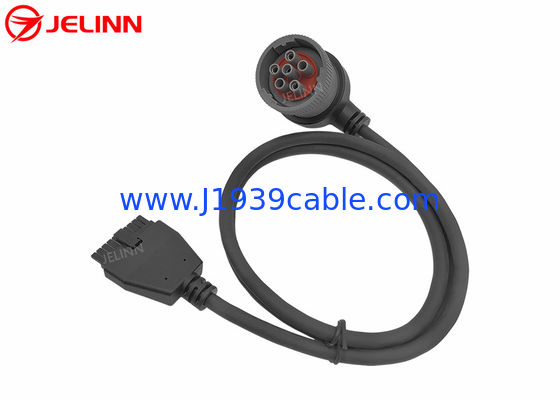

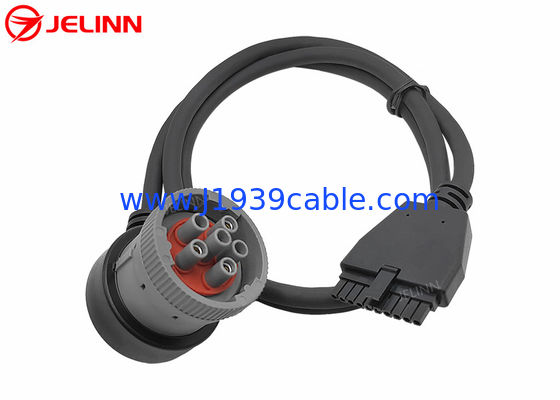

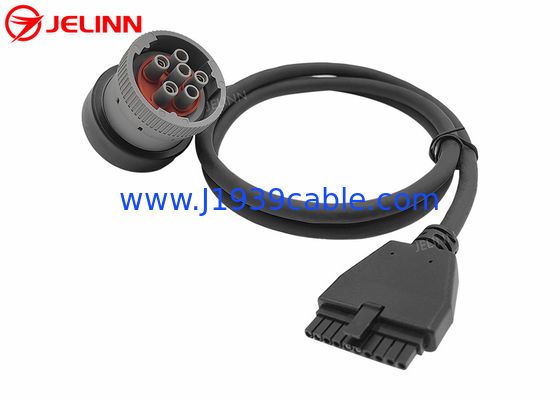

PT30 Cable de dispositivo ELD de 6 pines J1939 Cable para dispositivo de registro electrónico Pesado
Camiones de servicio
Especificación
| J1939 enchufe femenino | el equivalente del alemán HD16-9-1939S-P080 |
| Tipo de conexión femenina J1939 | Tipo 2 |
| Color de la toma femenina de J1939 | El verde |
| El cable | 20AWG, cobre puro |
| Material del conector OBD2 OBDII | El PA66 |
| Material del enchufe femenino J1939 | El PA66+ fibra de vidrio |
| Duración del cable | personalizado |
| Asignación de pines o pinout | personalizado |
| Pinos o terminales | de cobre, níquel o oro |
| Resistencia de contacto | 3 ohmios como mucho. |
| Resistencia al aislamiento | 5 millones de ohmios por minuto. |
| Temperatura de trabajo | -25 °C ~ +85 °C |
| Tensión de ensayo | DC300V 5M ohm/10ms |
| Pruebas | Pruebas 100% abiertas, cortas y con mal cableado |
| Garantización | 12 meses |
El J19399 pines en alemánLa inyección de PVC sobremoldeado al final de J19399 pines en alemánLa toma femenina está en ángulo recto de 90 grados.
ElAlemán 9 PinLas tomas femeninas son de tipo 2, por lo que su pin F tiene un diámetro más pequeño que el pin C y el pin J. Las tomas femeninas de tipo 2 J1939 se pueden insertar en recipientes masculinos de tipo 1 o tipo 2 J1939.
El conector femenino OBD2 está equipado con terminales KET que hacen que el conector femenino OBD2 sea más resistente.
Asignación de pin o pin fuera
En términos generales, la asignación de pines o pinos será la siguiente (4 pines a conectar):
| OBD2 femenino | Señales | J1939 mujer |
| 4 o 5 | En el suelo | A. No |
| 16 | Batería | B. El trabajo |
| 6 | Se aplicará el procedimiento siguiente: | C. Las |
| 14 | J1939, CAN-L | D |
A veces,la asignación de pines o pinout también puede ser así (6 pinespara ser conectado):
| OBD2 femenino | Señales | J1939 mujer |
| 4 o 5 | En el suelo | A. No |
| 16 | Batería | B. El trabajo |
| 6 | Se aplicará el procedimiento siguiente: | C. Las |
| 14 | J1939, CAN-L | D |
| 12 | El contenido de nitrato de sodio en el agua | F: el precio |
| 13 | El contenido de nitrato de sodio en el agua | G. |
A veces,la asignación de pines o pinout también puede ser así (6 pinespara ser conectado):
| OBD2 femenino | Señales | J1939 mujer |
| 4 o 5 | En el suelo | A. No |
| 16 | Batería | B. El trabajo |
| 6 | Se aplicará el procedimiento siguiente: | C. Las |
| 14 | J1939, CAN-L | D |
| 2 | El contenido de nitrato de sodio en el agua | F: el precio |
| 10 | El contenido de nitrato de sodio en el agua | G. |
El cable de 6 alambres también incluye cableado para las líneas J1708.Es mejor no conectarlos ya que a veces las líneas añadidas pueden interferir con el funcionamiento de algunos rastreadores GPS.
La asignación de pines o pinos también se pueden personalizar de acuerdo con sus necesidades.
Aplicación
This is a cable between the J1939 round Deutsch 9-pin connector (test equipment side - mates to the J1939 vehicle) and an OBD2 style 16-pin connector (female vehicle side - mates with an OBD2 test connector)Las líneas de datos J1939 +/- están conectadas a las líneas CAN +/-, y las líneas eléctricas y terrestres también están conectadas.
La aplicación común es conectardispositivos telemáticos, de gestión de flotas o de tecnología de transporte por camión, tales como:Trazadores GPS para vehículos comerciales pesados que tienen conectores Deutsch redondos de 9 pines.
Este cable también permitirá una herramienta de escaneo OBD2 o unLector de código de falloTenga en cuenta que la mayoría de los programas y escáneres OBD2 se basan en la lectura de PID, que son parámetros únicos.J1939 es un protocolo basado en PGNSu herramienta de escaneo debe ser capaz de manejar PGNs si quiere trabajar con este cable.
