Datos del producto:
Pago y Envío Términos:
|
Conector hembra J1939: | equivalente de Deutsch HD16-9-1939S-P080 | Tipo del conector hembra J1939: | Tipo - 2 |
---|---|---|---|
Color del conector hembra J1939: | verde | Terminales: | de cobre, niquelado o dorado |
Vivienda del material: | PA66 + fibra de vidrio | Material del ojal: | silicón |
Alta luz: | Connerctor J1939,conector de j1939 deutsch,HD16-9-1939S-P080 |

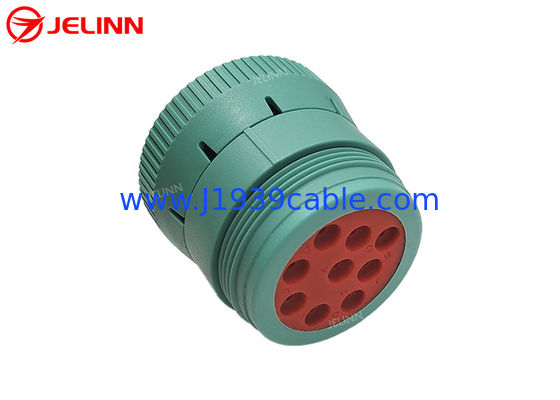

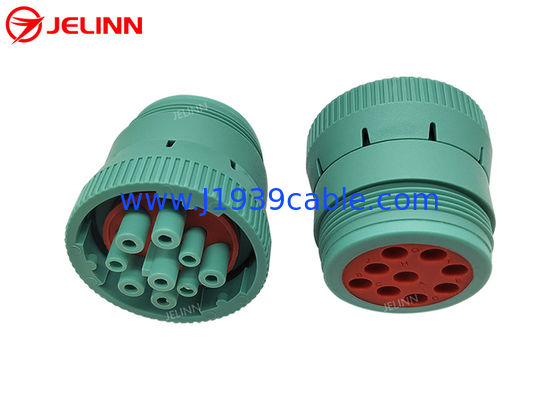

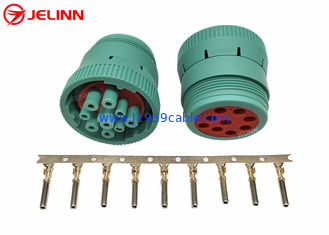

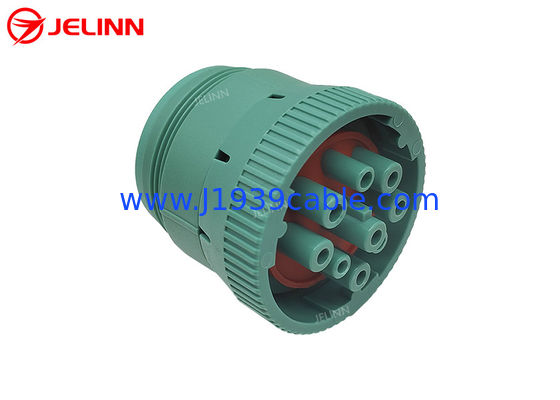

Tipo verde - 2 conector hembra del Pin J1939 de Deutsch 9 con 9 PCS de terminales
Especificación
conector hembra de 9-Pin J1939 | equivalente de Deutsch HD16-9-1939S-P080 |
Tipo de conector hembra de 9-Pin J1939 | Tipo - 2 |
Color del conector hembra de 9-Pin J1939 | Verde |
Número de posiciones | 9 |
Terminales | de cobre, niquelado o dorado |
Número de terminales | 9 PC |
Tipo del contacto | encrespadura |
Tamaño del contacto | 16 |
Montaje del tipo | colgante libre (en línea) |
Tipo de sujeción | cerradura de la bayoneta |
Orientación | cerrado |
Vivienda del material | PA66 + fibra de vidrio |
Material del ojal | silicón |
Temperatura de trabajo | −25℃ ~ +100℃ |
Garantía | 1 año |
Hicimos el molde plástico de este conector hembra de 9-Pin J1939 de nosotros mismos porque tenemos una serie completa de máquinas y de equipos y un buen equipo de personal para hacer moldes plásticos. También tenemos máquinas del moldeo a presión que puedan fabricar estos conectores hembra de 9-Pin J1939 según el molde.
Recuerde que esto es un conector hembra porque está con los terminales. El conector macho de 9-Pin J1939 está con los pernos.
El zócalo femenino de 9-Pin J1939 está con un anillo de cierre. Girando el anillo de cierre al lugar correcto después de tapar a un receptáculo masculino de 9-Pin J1939 asegura que no vendrá el conector desenchufado accidentalmente.
El conector hembra del Pin J1939 de Deutsch 9 es el tipo - 2, su Pin F está tan con el diámetro del smalller como Pin C y Pin J. Type 2 conectores hembra de J1939 9-Pin puede ser insertado en tipo 1 o tipo - 2 receptáculos masculinos de J1939 9-Pn.
Este tipo - 2 conectores hembra de J1939 9-Pin pueden acoplarse con los enchufes masculinos siguientes de J1939 9-Pin:
original o equivalente de Deutsch HD10-9-1939P-P080
original o equivalente de Deutsch HD10-9-1939PE-P080
original o equivalente de Deutsch HD10-9-1939P
original o equivalente de Deutsch HD16-9-1939PE
original o equivalente de Deutsch HD10-9-1939P-B022
original o equivalente de Deutsch HD10-9-1939PE-B022
original o equivalente de Deutsch HD10-9-1939P-BP03
original o equivalente de Deutsch HD10-9-1939PE-BP03
original o equivalente de Deutsch HD14-9-1939P-P080
original o equivalente de Deutsch HD14-9-1939PE-P080
original o equivalente de Deutsch HD14-9-1939P
original o equivalente de Deutsch HD14-9-1939PE
original o equivalente de Amphenol AHD17-9-1939PES80
original o equivalente de Amphenol AHD17-9-1939PES
Asignación de Pin o pinout
La asignación de perno o el pinout del conector hembra de 9-Pin J1939 es como esto:
El perno central es perno de Pin A. The que la etiqueta dominante de PIn A hace frente a es secuencia de Pin F. The de los pernos B a J es a la derecha.
Uso
Estos conectores hembra de 9-Pin J1939 se pueden utilizar para fabricar los cables y los adaptadores de 9-Pin J1939.
