Datos del producto:
Pago y Envío Términos:
|
| Pernos o terminales: | de cobre, niquelado o dorado | Forma del cable: | cinta plana |
|---|---|---|---|
| Resistencia de aislamiento: | ohmio de los 5M mínimo. | Alambre: | 26AWG, cobre puro |
| Resaltar: | Cable plano de OBDII,cable plano de ángulo recto j1962,varón obd2 al cable plano femenino |
||

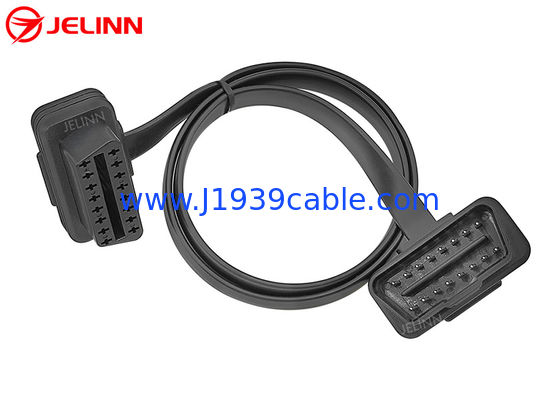

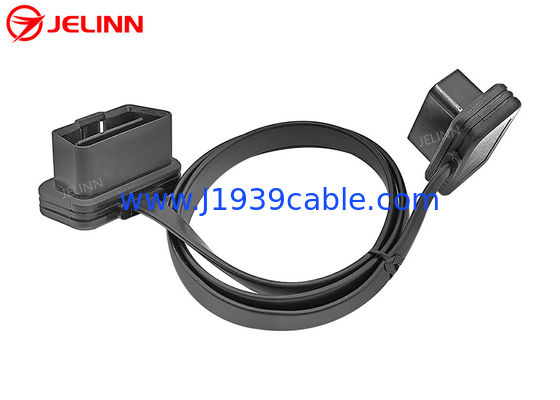

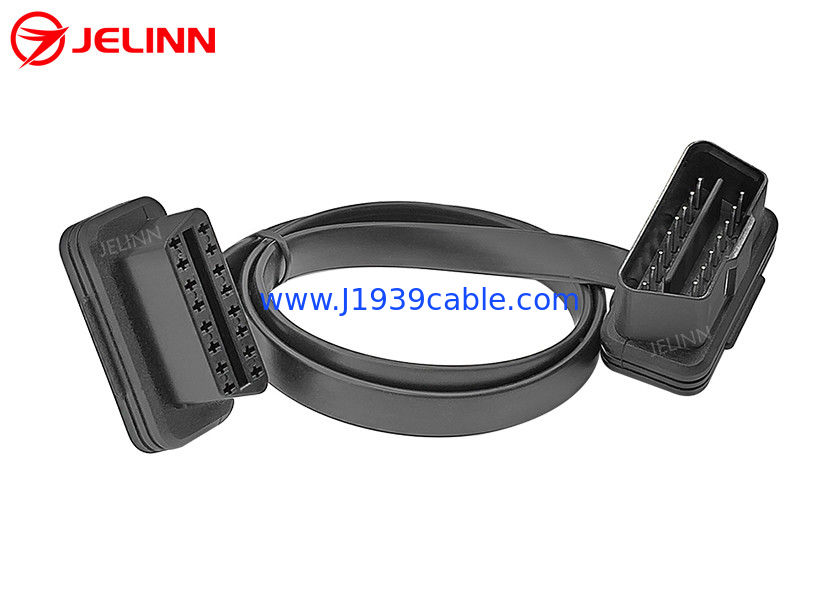

Varón de ángulo recto de OBD2 OBDII 16-Pin J1962 al cable plano de la extensión femenina
Especificación
| Enchufe masculino OBD2 | estándar |
| Overmold del enchufe masculino OBD2 | diseño delgado, 90 grados de ángulo recto |
| Conector hembra OBD2 | estándar |
| Overmold del conector hembra OBD2 | diseño delgado, 90 grados de ángulo recto |
| Material de la parte overmolded | PVC |
| Forma del cable | completamente, ligeramente |
| Alambre | 26AWG, cobre puro |
| Material del varón OBD2 y de conectores hembra | PA66 |
| Asignación de Pin o perno hacia fuera | modificado para requisitos particulares |
| Longitud de cable | modificado para requisitos particulares |
| Pernos del enchufe masculino OBD2 | de cobre, niquelado o dorado |
| Terminales del conector hembra OBD2 | de cobre, niquelado o dorado |
| Resistencia de contacto | máximo de 3 ohmios. |
| Resistencia de aislamiento | ohmio de los 5M mínimo. |
| Temperatura de trabajo | −25℃ ~ +85℃ |
| Prueba | el 100% abierto, cortocircuito y prueba del mis-alambre |
| Voltaje de prueba | DC300V los 5M ohm/10ms |
| Garantía | 1 año |
Hicimos los moldes plásticos de los conectores y de los enchufes de OBD2 OBDII OBD. Los alambres de cobre puros de la calidad 24AWG o 26AWG se emplean para fabricar estos cables. Podemos hacer siempre los cables con conectividad y durabilidad excelentes.
Podemos hacer diversos overmolds para terminamos de hembra y de los conectores machos de OBD2 OBDII. Si usted no le gustan los overmolds en los extremos de la hembra de OBD2 OBDII y los conectores machos tal y como se muestra en de las imágenes o usted quisieran tener su propio overmold con el logotipo de su compañía o usted tiene requisitos de uso especiales, podemos y tenemos la capacidad de hacer un nuevo overmold para usted con la carga razonable. Por otra parte, podemos incluso hacerla gratis mientras la cantidad de la orden sea 5000 PC o más.
Asignación de Pin o perno hacia fuera
La asignación de perno o el perno hacia fuera puede ser como esto:
| Enchufe masculino OBD2 | Conector hembra OBD2 |
| 2 | 2 |
| 4+5 | 4+5 |
| 6 | 6 |
| 7 | 7 |
| 10 | 10 |
| 14 | 14 |
| 15 | 15 |
| 16 | 16 |
En cuanto a este perno hacia fuera, el Pin 4 y el Pin 5 del varón y de los conectores hembra de OBD2 OBDII están conectados así como un alambre corto. El alambre negro en el cable principal está conectado con Pin 4 o Pin 5. Hay 9 pernos atados con alambre, pero hay 8 alambres de 26AWG en el cable principal.
La asignación de perno o el perno hacia fuera puede también ser como esto:
| Enchufe masculino OBD2 | Conector hembra OBD2 |
| 1 | 1 |
| 2 | 2 |
| 3 | 3 |
| 4 | 4 |
| 5 | 5 |
| 6 | 6 |
| 7 | 7 |
| 8 | 8 |
| 9 | 9 |
| 10 | 10 |
| 11 | 11 |
| 12 | 12 |
| 13 | 13 |
| 14 | 14 |
| 15 | 15 |
| 16 | 16 |
En cuanto a este perno hacia fuera, los 16 pernos del varón OBD2 y los conectores hembra se atan con alambre, tan allí son 16 alambres de 26AWG en el cable principal.
La asignación de perno o el perno hacia fuera se puede modificar para requisitos particulares según sus necesidades. Si no hay necesidad de más pernos de ser conectado, sugerimos que apenas conectemos los pernos necesarios que usted necesita y el precio pueda ser más bajo porque la materia prima y el coste laboral es más bajos.
Uso
Utilizan a este varón OBD2 al cable de extensión femenino para conectar la telemática, dispositivos de IoV, dispositivos de la gestión de la flota, perseguidores de OBD2 GPS, herramientas de programación de la PODER OBD2, herramientas de adaptación del ECU o herramientas de adaptación del funcionamiento del coche con los puertos femeninos del 16-Pin OBD2 de los vehículos.
En algunos coches, los puertos de diagnóstico femeninos de OBD2 OBDII son cubiertos por las tapas. Si usted quisiera conectar e instalar la telemática algún OBD2 o los dispositivos de IoV a los puertos de diagnóstico femeninos de OBD2 OBDII en estos coches, este cable es perfecto para este uso. La pieza plástica overmolded de la inyección en los extremos de la hembra y de los conectores machos de 16-Pin OBD2 OBDII hace que el cable sale en 90 grados de ángulo recto. El overmold está con diseño delgado y el cable es plano y fino. Estas características hacen fácil conectar e instalar estas clases de la telemática OBD2 o de dispositivos de IoV a los puertos de diagnóstico femeninos de OBD2 OBDII en estos coches. Por otra parte, podemos también crear un overmold que haga el grueso total del enchufe masculino OBD2 (tenemos un enchufe masculino muy fino del enchufe OBD2, más fino y estándar de varón OBD2 en el mundo) después de overmolding solamente 19m m. Este enchufe masculino OBD2 de 19m m después de overmolding se puede insertar en los puertos de diagnóstico femeninos de OBD2 OBDII en la mayoría de los coches incluyendo el carrito de Volkswagen.
Este cable puede también conectar los dispositivos de diagnóstico OBD2 o los escáneres o a los lectores de código de falta (con el software apropiado) con los puertos femeninos OBD2 en coches, principalmente para los propósitos de diagnóstico.
Envío de una investigación
Si usted no ha encontrado ni tiene tiempo para buscar los cables de OBD2, de 9-Pin J1939 o de 6-Pin J1708, los adaptadores o los conectores en nuestra página web, no dude en dejar para saber qué cables de OBD2, de 9-Pin J1939 o de 6-Pin J1708, los adaptadores o los conectores usted necesitan enviando una investigación (si usted tiene una imagen, por favor la atamos en la investigación). Podemos también modificar cualquier cable de OBD2 para requisitos particulares, de 9-Pin J1939 o de 6-Pin J1708, los adaptadores o los conectores para usted.
